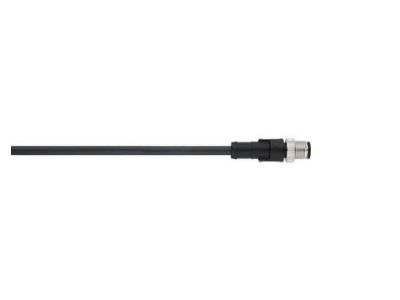

Przewód przyłączeniowy 5m z gniazdem kątowym M12 AB-C4-5,0PUR-M12FA-3L | 22260327 Lapp Kabel

Opis i Kluczowe Cechy

Przewód przyłączeniowy 5m z gniazdem kątowym M12 AB-C4-5,0PUR-M12FA-3L (symbol 22260327) to konfekcjonowane rozwiązanie przeznaczone do zasilania, transmisji sygnałów i danych w ruchomych częściach maszyn. Wyposażony w giętki przewód poliuretanowy (PUR) o średnicy 5,0 mm i 3 żyłach (kodowanie A), zapewnia wysoką odporność na oleje, smary, chemikalia oraz uszkodzenia mechaniczne. Złącze M12 (gniazdo kątowe 90°) umożliwia łatwe i pewne podłączenie do sensorów, aktuatorów i innych elementów wykonawczych.

• Płaszcz zewnętrzny poliuretanowy (PUR): Odporny na oleje mineralne, smary, chemikalia i warunki mokre – idealny do surowych środowisk przemysłowych.
• Konstrukcja giętka z prowadnicą łańcuchową: Zapewnia elastyczne, ciągłe zginanie w ruchomych częściach maszyn, zapobiegając zaciskaniu i uszkodzeniom żył.
• Złącze M12 z gniazdem kątowym 90°: Kompaktowe, odporne na wibracje i wstrząsy – ułatwia montaż w ciasnych przestrzeniach i zapewnia stabilne połączenie.
• Długość 5 m z jednostronnym montażem: Umożliwia elastyczne określenie długości przewodu i swobodny dobór punktu podłączenia w instalacji.
• Zabezpieczenie antywibracyjne: Zintegrowane w złączu, wydłuża żywotność połączenia w warunkach wysokich obciążeń dynamicznych.

Zgodność z Normami

Przewód spełnia wymagania dyrektyw unijnych i posiada certyfikat UL, co umożliwia jego stosowanie na rynku północnoamerykańskim. Wyprodukowany zgodnie z normami przemysłowymi dla przewodów przemysłowych, w tym odporności na oleje i chemikalia.

Zastosowanie

Przewód M12 AB-C4-5,0PUR-M12FA-3L przeznaczony jest do zasilania i transmisji sygnałów w ruchomych elementach maszyn i urządzeń przemysłowych, szczególnie narażonych na trudne warunki środowiskowe.

• Podłączenie czujników i elementów wykonawczych w maszynach przemysłowych (np. roboty, przenośniki, obrabiarki).
• Interfejsy maszyn do transmisji danych w systemach automatyki (PLC, sterowniki).
• Zasilanie i sygnały w surowych środowiskach, gdzie wymagana jest odporność na oleje, smary i chemikalia.
• Stosowanie w prowadnicach łańcuchowych i ruchomych częściach, gdzie przewód podlega ciągłym zginaniom.

Wskazówki Montażowe

Montaż przewodu powinien być wykonany przez wykwalifikowany personel zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy odłączyć zasilanie. Przewód należy prowadzić wzdłuż prowadnic łańcuchowych lub elastycznych tras, unikać ostrych krawędzi i punktów tarcia. Złącze M12 należy dokręcać zgodnie z zalecanym momentem siłowym (sprawdź w dokumentacji producenta złącza). Regularnie sprawdzać stan izolacji i złącz, szczególnie w warunkach wysokiego zapylenia lub wilgoci. Przechowywać w suchym miejscu, z dala od źródeł ciepła.

FAQ

• Czy przewód nadaje się do pracy na zewnątrz? Przewód jest odporny na warunki mokre i wilgotne dzięki płaszczowi poliuretanowemu, jednak nie posiada podwyższonego stopnia ochrony IP. Zaleca się stosowanie w suchych lub osłoniętych miejscach.
• Jaka jest maksymalna częstotliwość zginania przewodu? Dokładna wartość nie została podana w danych produktu. Konstrukcja z prowadnicą łańcuchową wskazuje na wysoką elastyczność, ale optymalne parametry zginania należy ustalić na podstawie specyfikacji maszyny.
• Czy przewód jest kompatybilny z innymi złączami M12? Tak – złącze M12 z kodowaniem A (gniazdo) jest standaryzowane i kompatybilne z większością wtyków i gniazd M12 o tym kodowaniu.
