Przewód napowietrzny ASXSN 4x70 0,6/1kV BĘBEN | G-111336 TF Kable

Opis i Kluczowe Cechy

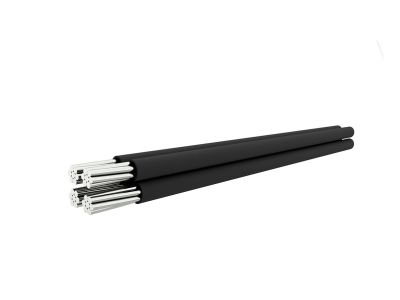

Przewód napowietrzny ASXSN 4x70 0,6/1kV to zaawansowane rozwiązanie elektroenergetyczne od renomowanego producenta TF-Kable, zaprojektowane z myślą o budowie niezawodnych linii napowietrznych niskiego napięcia. Oznaczenie ASXSN precyzyjnie definiuje konstrukcję kabla: jest to przewód elektroenergetyczny samonośny (s), wyposażony w cztery żyły aluminiowe (A) o przekroju znamionowym 70 mm² każda. Zastosowanie aluminium jako materiału przewodzącego pozwala na znaczną redukcję masy własnej linii przy zachowaniu wysokiej wydajności prądowej, co jest kluczowe przy montażu na słupach i konstrukcjach wsporczych.

Izolacja wykonana z polietylenu usieciowanego (XS) charakteryzuje się doskonałymi właściwościami dielektrycznymi oraz wysoką odpornością na czynniki atmosferyczne, w tym promieniowanie UV. Dodatkowy wyróżnik „n” oznacza, że izolacja jest odporna na rozprzestrzenianie płomienia, co znacząco podnosi poziom bezpieczeństwa pożarowego instalacji, szczególnie w miejscach prowadzenia linii po fasadach budynków. Napięcie znamionowe 0,6/1kV predysponuje ten produkt do pracy w profesjonalnych sieciach rozdzielczych prądu przemiennego.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi obowiązującymi w sektorze elektroenergetycznym. Przewód ASXSN 4x70 spełnia wymagania techniczne dotyczące przewodów samonośnych izolowanych, co gwarantuje jego trwałość w wieloletniej eksploatacji napowietrznej. Odporność na rozprzestrzenianie płomienia jest potwierdzona odpowiednimi klasyfikacjami, co pozwala na bezpieczne stosowanie przewodu w bezpośrednim sąsiedztwie obiektów budowlanych. Każdy bęben pochodzący od TF-Kable przechodzi rygorystyczną kontrolę jakości, zapewniając powtarzalność parametrów mechanicznych i elektrycznych.

Zastosowanie

Przewód ASXSN 4x70 znajduje szerokie zastosowanie w infrastrukturze energetycznej, zarówno w sektorze publicznym, jak i prywatnym. Do głównych obszarów aplikacji należą:

• Budowa napowietrznych sieci zasilających prądu przemiennego w układach, gdzie żyła centralna jest skutecznie uziemiona.
• Wykonywanie przyłączy elektroenergetycznych do domów jednorodzinnych oraz budynków użyteczności publicznej.
• Zasilanie gospodarstw rolnych i obiektów inwentarskich, gdzie wymagana jest duża wytrzymałość mechaniczna linii.
• Prowadzenie linii zasilających po fasadach budynków, dzięki właściwościom nierozprzestrzeniania płomienia.
• Modernizacja istniejących sieci napowietrznych w celu zwiększenia ich przepustowości i bezpieczeństwa.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania deklarowanych parametrów technicznych i żywotności przewodu. Podczas instalacji należy przestrzegać następujących wytycznych:

• Przewód musi być odwijany bezpośrednio z bębnów przy użyciu profesjonalnych rolek odwijaka, co zapobiega skręcaniu się żył i uszkodzeniom izolacji.
• Wymagane jest zachowanie równomiernego naciągu wszystkich żył roboczych podczas naciągania sekcji, aby uniknąć nierównomiernego rozkładu sił mechanicznych.
• Należy stosować dedykowany osprzęt odciągowy i przelotowy dostosowany do przekroju 70 mm² oraz konstrukcji samonośnej.
• Przy prowadzeniu po fasadach budynków należy zachować odpowiednie odstępy montażowe zgodnie z projektem technicznym.
• Zaleca się unikanie gwałtownych zgięć, które mogłyby naruszyć strukturę izolacji XLPE.

FAQ

• Czy przewód ASXSN 4x70 może być stosowany w ziemi? Nie, jest to przewód dedykowany wyłącznie do instalacji napowietrznych oraz prowadzenia po elewacjach budynków. Do układania w ziemi należy stosować kable typu YAKY lub YKXS.
• Co oznacza litera 'n' w symbolu przewodu? Litera 'n' informuje o tym, że izolacja przewodu jest odporna na rozprzestrzenianie płomienia, co jest kluczowe przy montażu na ścianach budynków.
• Jaki jest materiał żył w tym przewodzie? Żyły są wykonane z aluminium (A), co zapewnia optymalny stosunek wagi do przewodności elektrycznej w liniach napowietrznych.
• Czy do montażu potrzebne są specjalistyczne narzędzia? Tak, wymagane jest użycie rolek montażowych, wciągarek zapewniających równomierny naciąg oraz odpowiednich uchwytów klinowych lub śrubowych.
