Przewód napowietrzny ASXSN 2x16 0,6/1kV BĘBEN | WAPB002J00CEA0O Eltrim

Opis i Kluczowe Cechy

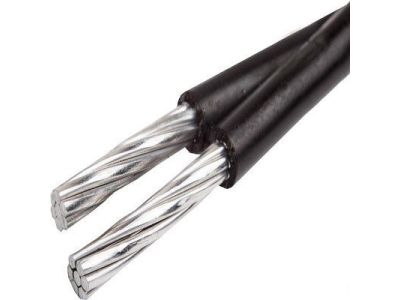

Przewód napowietrzny ASXSN 2x16 0,6/1kV marki ELTRIM to zaawansowane rozwiązanie elektroenergetyczne zaprojektowane do budowy niezawodnych linii napowietrznych niskiego napięcia. Oznaczenie ASXSN precyzyjnie definiuje konstrukcję produktu: jest to przewód elektroenergetyczny samonośny (s), wyposażony w żyły wykonane z wysokiej jakości aluminium (A). Kluczowym elementem konstrukcyjnym jest izolacja z polietylenu usieciowanego (XS), która charakteryzuje się doskonałymi właściwościami dielektrycznymi oraz wysoką odpornością termiczną. Dodatkowy wyróżnik (n) wskazuje na właściwości nierozprzestrzeniania płomienia, co znacząco podnosi poziom bezpieczeństwa pożarowego instalacji.

• Żyły aluminiowe o przekroju 16 mm²: Zapewniają optymalny balans między lekkością konstrukcji a zdolnością przesyłową prądu przemiennego.
• Izolacja XLPE (Polietylen usieciowany): Gwarantuje odporność na promieniowanie UV, zmienne warunki atmosferyczne oraz pozwala na pracę w wyższych temperaturach roboczych niż standardowa izolacja PVC.
• Napięcie znamionowe 0,6/1kV: Przewód jest dedykowany do pracy w sieciach o napięciu roboczym do 1000V.
• Samonośna konstrukcja: Eliminuje konieczność stosowania dodatkowych linek nośnych, co upraszcza proces projektowania i montażu linii.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi dotyczącymi napowietrznych linii elektroenergetycznych. Zastosowanie izolacji typu XS(n) sprawia, że przewód spełnia wymagania w zakresie odporności na rozprzestrzenianie płomienia, co jest kluczowe przy prowadzeniu linii po fasadach budynków. Przewód jest przystosowany do pracy w systemach, gdzie żyła centralna jest skutecznie uziemiona, co jest standardem w nowoczesnych sieciach rozdzielczych niskiego napięcia.

Zastosowanie

Przewód ASXSN 2x16 znajduje szerokie zastosowanie w sektorze energetyki zawodowej oraz budownictwa mieszkaniowego. Jest idealnym rozwiązaniem do:

• Budowy przyłączy napowietrznych do domów jednorodzinnych oraz budynków użyteczności publicznej.
• Realizacji linii zasilających w gospodarstwach rolnych, gdzie wymagana jest duża odporność na czynniki zewnętrzne.
• Prowadzenia linii elektroenergetycznych po fasadach budynków, gdzie estetyka i bezpieczeństwo pożarowe są priorytetem.
• Modernizacji istniejących sieci napowietrznych na słupach betonowych i drewnianych.

Wskazówki Montażowe

Dla zachowania pełnej integralności mechanicznej i elektrycznej przewodu, podczas instalacji należy przestrzegać następujących wytycznych:

• Odwijanie z bębna: Przewód musi być odwijany bezpośrednio z bębna przy użyciu profesjonalnych rolek odwijaka. Zapobiega to skręcaniu się żył i uszkodzeniom izolacji.
• Równomierny naciąg: Podczas naciągania linii wymagane jest zachowanie identycznego naciągu dla wszystkich żył roboczych, co gwarantuje stabilność mechaniczną przęsła.
• Promień gięcia: Należy zachować minimalny promień gięcia określony przez producenta, aby uniknąć mikropęknięć w strukturze aluminium.
• Osprzęt dedykowany: Do montażu należy używać wyłącznie atestowanych uchwytów odciągowych i przelotowych dedykowanych do przewodów typu AsXSn.

FAQ

1. Czy przewód ASXSN 2x16 można układać bezpośrednio w ziemi?
Nie, przewody typu ASXSN są konstrukcjami napowietrznymi. Do układania w ziemi należy stosować kable typu YAKY lub AXPK.

2. Co oznacza litera "n" w symbolu przewodu?
Litera "n" oznacza, że izolacja przewodu jest odporna na rozprzestrzenianie płomienia, co pozwala na bezpieczne prowadzenie przewodu po ścianach budynków.

3. Jaka jest główna zaleta izolacji XLPE nad PVC w tym przewodzie?
Polietylen usieciowany (XLPE) posiada wyższą odporność na przeciążenia termiczne oraz znacznie lepszą odporność na degradację pod wpływem promieni słonecznych (UV), co wydłuża żywotność linii napowietrznej do kilkudziesięciu lat.
