Przewód napowietrzny AASXSN 1x70 12/20kV BĘBEN | G-118578 TF Kable

Opis i Kluczowe Cechy

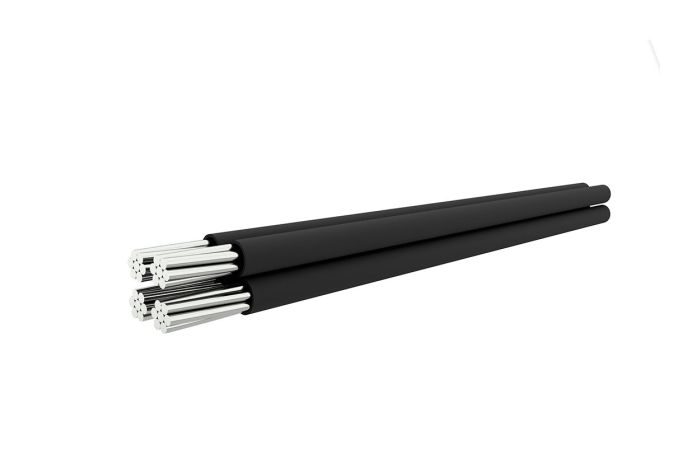

Przewód napowietrzny AASXSN 1x70 12/20kV to zaawansowane rozwiązanie od renomowanego producenta TF-Kable, zaprojektowane z myślą o nowoczesnych liniach elektroenergetycznych średniego napięcia. Konstrukcja opiera się na jednożyłowym przewodzie samonośnym (oznaczenie 's'), w którym elementem przewodzącym jest żyła wykonana z wysokiej jakości stopu aluminium (AA). Przekrój znamionowy wynoszący 70 mm² gwarantuje optymalną przepustowość prądową przy zachowaniu korzystnego stosunku masy do wytrzymałości mechanicznej.

Kluczowym elementem przewodu jest powłoka izolacyjna wykonana z polietylenu usieciowanego (XS). Materiał ten charakteryzuje się wyjątkową odpornością na działanie promieniowania UV oraz zmienne warunki atmosferyczne. Dodatkowo, powłoka posiada właściwości ograniczające rozprzestrzenianie się płomienia (oznaczenie 'n'), co znacząco podnosi standardy bezpieczeństwa pożarowego infrastruktury. Dzięki zastosowaniu izolacji, przewody te oferują znacznie wyższą niezawodność w porównaniu do linii gołych, minimalizując ryzyko zwarć spowodowanych kontaktem z gałęziami drzew lub ptactwem.

• Napięcie znamionowe: 12/20 kV, dedykowane dla sieci średniego napięcia.
• Materiał żyły: Wytrzymały stop aluminium (AA) zapewniający doskonałe parametry mechaniczne.
• Izolacja XLPE: Polietylen usieciowany odporny na starzenie i promieniowanie słoneczne.
• Bezpieczeństwo: Powłoka nierozprzestrzeniająca płomienia zwiększa ochronę przeciwpożarową.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami obowiązującymi w branży elektroenergetycznej. Przewód AASXSN spełnia wymagania techniczne dotyczące napowietrznych linii izolowanych, co potwierdzają certyfikaty jakości TF-Kable. Zastosowane materiały są zgodne z dyrektywami środowiskowymi, a proces sieciowania polietylenu odbywa się pod ścisłą kontrolą parametrów fizykochemicznych, co gwarantuje powtarzalność i trwałość produktu w wieloletniej eksploatacji.

Zastosowanie

Przewód AASXSN 1x70 znajduje szerokie zastosowanie w budowie i modernizacji napowietrznych linii przesyłowych o napięciu znamionowym 12/20 kV. Jest to rozwiązanie idealne dla terenów zalesionych oraz obszarów o gęstej zabudowie, gdzie tradycyjne linie gołe mogłyby stwarzać zagrożenie lub wymagać szerokich pasów technologicznych. Dzięki izolacji możliwe jest:

• Znaczne zbliżenie przewodów do siebie, co pozwala na oszczędność miejsca na konstrukcjach wsporczych.
• Prowadzenie linii w układzie pionowym, co jest kluczowe przy ograniczonej przestrzeni montażowej.
• Redukcja awaryjności linii wynikająca z przypadkowych dotknięć przewodów fazowych.
• Zwiększenie bezpieczeństwa osób postronnych oraz personelu technicznego pracującego w pobliżu linii.

Wskazówki Montażowe

Podczas montażu przewodu AASXSN 1x70 należy przestrzegać zasad dotyczących promienia gięcia oraz dopuszczalnych sił naciągu, aby nie uszkodzić struktury żyły ze stopu aluminium oraz powłoki izolacyjnej. Zaleca się stosowanie dedykowanego osprzętu odciągowego i przelotowego przeznaczonego dla systemów przewodów izolowanych. Przed przystąpieniem do prac należy sprawdzić stan powłoki zewnętrznej na bębnie. Podczas rozwijania przewodu należy unikać przeciągania go po ostrych krawędziach lub podłożu, co mogłoby naruszyć warstwę ochronną XS. Wszystkie połączenia powinny być wykonywane przy użyciu profesjonalnych zacisków przebijających izolację lub końcówek szczelnych, zapewniających trwały kontakt elektryczny i ochronę przed wnikaniem wilgoci.

FAQ

• Czy przewód AASXSN może być stosowany w ziemi? Nie, jest to przewód dedykowany wyłącznie do napowietrznych linii przesyłowych. Do układania w ziemi należy stosować kable elektroenergetyczne o odpowiedniej konstrukcji (np. XUHAKXS).
• Co oznacza symbol 'n' w nazwie przewodu? Symbol 'n' oznacza, że powłoka izolacyjna jest wykonana z materiału nierozprzestrzeniającego płomienia, co podnosi bezpieczeństwo w przypadku wystąpienia łuku elektrycznego lub pożaru zewnętrznego.
• Jakie są główne zalety stopu aluminium (AA) nad czystym aluminium? Stop aluminium charakteryzuje się wyższą wytrzymałością mechaniczną na rozciąganie, co pozwala na stosowanie dłuższych przęseł między słupami przy zachowaniu odpowiedniego zwisu.
