Przewód kompensacyjny KN1L NiCr/Ni KCA 2x1,5 IEC BĘBEN | 0162001 Lapp Kabel

Opis i Kluczowe Cechy

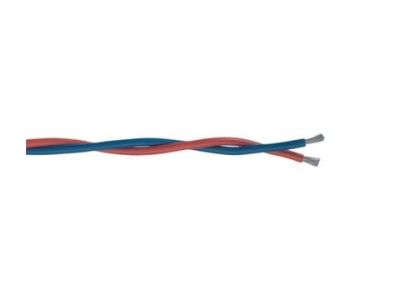

Przewód kompensacyjny KN1L KCA 2x1,5 IEC (symbol 0162001) przeznaczony jest do łączenia termopar typu K (NiCr-Ni) z aparaturą pomiarową i sterującą. Konstrukcja ze stopów Fe/CuNi zapewnia odpowiednią charakterystykę termoelektryczną w zakresie roboczym, co przekłada się na wiarygodne odczyty temperatury. Dwa przewody o przekroju 1,5 mm² gwarantują niską rezystancję toru sygnałowego, a elastyczna izolacja PVC w wersji bębnowej ułatwia instalację w trudno dostępnych miejscach.

• Typ KCA (Fe/CuNi): Kompensuje napięcie termoelektryczne termopar NiCr-Ni, minimalizując błędy pomiaru w porównaniu do zwykłych przewodów miedzianych.
• Przekrój żył 2×1,5 mm²: Zapewnia niską rezystancję liniową, co ogranicza spadki napięcia sygnału na dłuższych dystansach i zachowuje dokładność pomiaru.
• Izolacja PVC: Odporna na oleje, wilgoć i uszkodzenia mechaniczne w typowych warunkach przemysłowych, zwiększa trwałość przewodu.
• Zgodność z IEC: Spełnia wymagania międzynarodowych norm dla przewodów kompensacyjnych, co gwarantuje powtarzalność parametrów i kompatybilność z akcesoriami.
• Elastyczna konstrukcja na bębnie: Ułatwia transport i rozwijanie, umożliwia prowadzenie w ciasnych przestrzeniach bez ryzyka załamań i trwałych odkształceń.

Zgodność z Normami

Przewód kompensacyjny KN1L KCA 2x1,5 IEC został zaprojektowany i wyprodukowany zgodnie z wymaganiami norm IEC dla przewodów kompensacyjnych stosowanych z termoparami. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Przewód dedykowany do stałego łączenia termopar typu K (NiCr-Ni) z urządzeniami pomiarowymi, regulatorami lub sterownikami w systemach monitorowania i kontroli temperatury.

• Pomiar temperatury w piecach przemysłowych, kotłach, suszarniach i wymiennikach ciepła.
• Kontrola procesów produkcyjnych w przemyśle chemicznym, spożywczym, ceramicznym i szklarskim.
• Podłączenie termopar do rejestratorów, regulatorów PID, sterowników PLC i systemów SCADA.
• Zdalny pomiar temperatury w miejscach niedostępnych dla czujników bezdotykowych lub w środowiskach o podwyższonej temperaturze otoczenia.

Wskazówki Montażowe

Montaż oraz podłączenie przewodu kompensacyjnego powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie pomiarowym. Przewód prowadzić w sposób uniemożliwiający jego uszkodzenie – unikać ostrych zagięć poniżej minimalnego promienia gięcia zalecanego przez producenta. Izolację zewnętrzną dobrać odpowiednio do maksymalnej temperatury otoczenia w miejscu instalacji. Złącza termopary należy czyścić i zabezpieczać przed korozją. W przypadku stosowania na zewnątrz pomieszczeń zaleca się dodatkową osłonę przed wilgocią i promieniowaniem UV.

FAQ

• Jaka jest różnica między przewodem KCA a przewodem przedłużającym KX? Przewód KCA posiada żyły ze stopów Fe/CuNi, które nie są identyczne z materiałem termoelementu NiCr-Ni, ale zapewniają zbliżoną charakterystykę termoelektryczną w typowym zakresie roboczym. Przewód KX ma żyły identyczne z termoelementem, co daje wyższą dokładność, ale jest droższy. KCA jest ekonomicznym wyborem dla większości aplikacji przemysłowych.
• Czy przewód ma określony stopień ochrony IP? Przewód jako wyrób kablowy nie posiada klasy IP. Izolacja PVC chroni przed dotykiem i normalną wilgocią w suchych pomieszczeniach. W środowiskach mokrych lub zanieczyszczonych należy zastosować dodatkową osłonę zgodnie z dokumentacją techniczną instalacji.
• Czy przewód KCA można łączyć z termoparami innych typów? Nie – przewód KCA jest precyzyjnie dopasowany do termopar typu K (NiCr-Ni). Stosowanie go z innymi typami (np. J, T, S) może prowadzić do znaczących błędów pomiarowych. Zawsze należy używać przewodów dedykowanych do konkretnego rodzaju termopary.
