Przewód instalacyjny YDY żo 5x1,0 450/750V KRĄŻEK | G-106462 TF Kable

Opis i Kluczowe Cechy

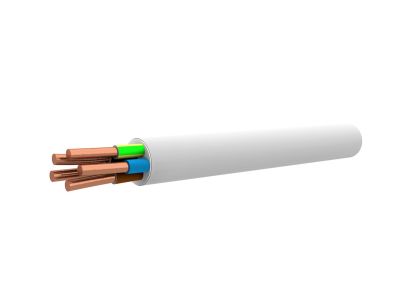

Przewód instalacyjny YDY żo 5x1,0 450/750V od renomowanego producenta TF-Kable to wysokiej klasy komponent przeznaczony do profesjonalnych systemów elektroenergetycznych. Produkt charakteryzuje się konstrukcją opartą na pięciu żyłach miedzianych jednodrutowych (D), z których każda posiada przekrój znamionowy wynoszący 1,0 mm². Zastosowanie miedzi o wysokiej czystości gwarantuje doskonałą przewodność elektryczną oraz minimalizację strat energii podczas przesyłu.

• Izolacja i powłoka: Zarówno izolacja żył, jak i powłoka zewnętrzna zostały wykonane z wysokiej jakości polwinitu (PVC), co w nomenklaturze technicznej oznaczane jest symbolem Y. Materiał ten zapewnia optymalną elastyczność oraz odporność na uszkodzenia mechaniczne.
• Napięcie znamionowe: Przewód jest przystosowany do pracy pod napięciem 450/750V, co pozwala na bezpieczne stosowanie go w standardowych instalacjach siłowych i oświetleniowych.
• Żyła ochronna: Produkt wyposażony jest w dedykowaną żyłę ochronną (żo) w kolorze zielono-żółtym, co jest kluczowe dla zapewnienia bezpieczeństwa przeciwporażeniowego w nowoczesnych układach sieciowych.
• Odporność środowiskowa: Przewód wykazuje zdolność do pracy w ekstremalnych temperaturach od -40°C do +70°C oraz przy wilgotności względnej sięgającej 100%, co czyni go niezawodnym rozwiązaniem w trudnych warunkach wewnątrzbudynkowych.

Zgodność z Normami

Produkt marki TF-Kable został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi dotyczącymi przewodów instalacyjnych na napięcie znamionowe do 450/750V. Spełnienie tych standardów gwarantuje, że przewód YDY żo 5x1,0 jest bezpieczny w użytkowaniu, posiada odpowiednią grubość izolacji oraz wytrzymałość dielektryczną wymaganą w budownictwie mieszkaniowym i przemysłowym. Wykorzystanie polwinitu o właściwościach samogasnących podnosi poziom bezpieczeństwa pożarowego instalacji.

Zastosowanie

Przewód YDY żo 5x1,0 znajduje szerokie zastosowanie w elektroinstalatorstwie profesjonalnym. Jest dedykowany przede wszystkim do:

• Montażu na stałe wewnątrz pomieszczeń w instalacjach oświetleniowych i sterowniczych.
• Układania bezpośrednio pod tynkiem, w tynku oraz na tynku, co daje instalatorowi dużą swobodę projektową.
• Zasilania odbiorników trójfazowych o mniejszym poborze mocy, gdzie wymagana jest obecność pięciu żył (trzy fazowe, neutralna i ochronna).
• Systemów automatyki budynkowej, gdzie przekrój 1,0 mm² jest wystarczający do przesyłu sygnałów sterujących lub zasilania elementów wykonawczych.

Wskazówki Montażowe

Podczas prac instalacyjnych z wykorzystaniem przewodu YDY żo 5x1,0 należy przestrzegać dobrych praktyk inżynierskich:

• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury jednodrutowej żyły miedzianej oraz powłoki polwinitowej.
• Temperatura układania: Zaleca się, aby montaż odbywał się w temperaturze powyżej -5°C. W przypadku niższych temperatur przewód należy uprzednio podgrzać, aby uniknąć pęknięć izolacji.
• Zabezpieczenie końcówek: Przy podłączaniu do zacisków w rozdzielnicach lub puszkach, należy upewnić się, że odizolowana część żyły jest całkowicie schowana w zacisku, a moment dokręcania śrub jest zgodny ze specyfikacją osprzętu.
• Prowadzenie tras: Przewody powinny być prowadzone w liniach prostych, pionowo lub poziomo, zgodnie z dokumentacją techniczną obiektu.

FAQ

Czy przewód YDY żo 5x1,0 może być stosowany na zewnątrz budynków?
Zgodnie ze specyfikacją, przewód ten przeznaczony jest do instalacji na stałe wewnątrz pomieszczeń. Do zastosowań zewnętrznych zaleca się użycie przewodów o zwiększonej odporności na promieniowanie UV, np. typu YKY.

Jaki jest maksymalny prąd obciążenia dla tego przewodu?
Dopuszczalna obciążalność prądowa zależy od sposobu ułożenia przewodu (w tynku, w rurze, w powietrzu) oraz temperatury otoczenia. Dla przekroju 1,0 mm² parametry te należy sprawdzić w tabelach obciążalności długotrwałej zgodnych z normą PN-HD 60364-5-52.

Co oznacza skrót YDY?
Skrót YDY oznacza przewód o żyłach miedzianych jednodrutowych (D), w izolacji polwinitowej (Y) i w powłoce polwinitowej (Y).
