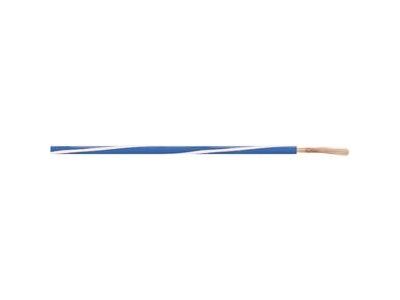

Przewód instalacyjny X07V-K (LGY) 2,5 450/750V niebiesko-biały /100m/ SZPULA | 4522262S Lapp Kabel

Opis i Kluczowe Cechy

Przewód instalacyjny X07V-K (LGY) o przekroju 2,5 mm² i napięciu znamionowym 450/750 V w kolorze niebiesko-białym na szpuli 100 m (symbol 4522262S) to elastyczne połączenie dedykowane do okablowania wewnątrz urządzeń elektroenergetycznych i sterowniczych. Dzięki giętkiej żyle miedzianej wielodrutowej ułatwia prowadzenie w ciasnych przestrzeniach szaf i rozdzielnic.

• Żyła miedziana wielodrutowa giętka (klasa 5): Zapewnia łatwe układanie w rurkach instalacyjnych i na szynach montażowych, minimalizując ryzyko uszkodzenia podczas instalacji.
• Przekrój 2,5 mm²: Umożliwia bezpieczne przenoszenie obciążeń prądowych w obwodach sterowania i zasilania pomocniczego, zgodnie z doborem zabezpieczeń.
• Napięcie znamionowe 450/750 V: Gwarantuje izolację dostosowaną do pracy w układach o podwyższonym napięciu, np. w szafach sterowniczych urządzeń przemysłowych.
• Izolacja polwinitowa (PVC): Zapewnia odporność na standardowe warunki środowiskowe w suchych pomieszczeniach oraz zabezpiecza przed przetarciami podczas montażu.
• Długość 100 m na szpuli: Ułatwia dozowanie odcinków i redukcję odpadów, idealna do większych instalacji.

Zgodność z Normami

Przewód został wykonany zgodnie z normami zharmonizowanymi i posiada oznaczenie CE. Dopuszcza się go do stosowania w instalacjach zgodnych z wymaganiami dyrektyw niskonapięciowych, a jego izolacja spełnia standardy ochrony przed porażeniem w suchych pomieszczeniach.

Zastosowanie

Przewód X07V-K przeznaczony jest do układania na stałe w rurkach instalacyjnych, korytkach kablowych lub innych zamkniętych obudowach, a także do wykonywania połączeń wewnątrz urządzeń elektroenergetycznych i sterowniczych.

• Okablowanie tablic rozdzielczych i szaf sterowniczych – giętka żyła ułatwia prowadzenie w ciasnych wiązkach.
• Podłączenie styczników, przekaźników i aparatury modułowej w rozdzielnicach – możliwość szybkiego i estetycznego montażu.
• Instalacje w suchych pomieszczeniach – na i podtynkowo w rurach izolacyjnych, np. w budynkach mieszkalnych i biurowych.
• Połączenia wewnątrz urządzeń sterowniczych (PLC, falowniki) – gdzie wymagana jest elastyczność i niezawodność przy zmianach kierunku.

Wskazówki Montażowe

Montaż przewodu powinien być wykonywany wyłącznie przez osoby z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Przewód układać w rurkach instalacyjnych, korytkach lub na szynie TH35 za pomocą odpowiednich uchwytów. Przygięcia wykonywać promieniem min. 6-krotności średnicy zewnętrznej, aby nie uszkodzić izolacji. Dobór przekroju i zabezpieczeń nadprądowych należy przeprowadzić zgodnie z normami i projektem instalacji.

FAQ

• Czy przewód X07V-K jest odpowiedni do układania na zewnątrz budynków? Nie, izolacja PVC jest przeznaczona wyłącznie do pomieszczeń suchych. Do zastosowań zewnętrznych należy wybrać przewód z izolacją odporną na UV i wilgoć (np. YKY).
• Jakie maksymalne obciążenie prądowe może przenosić przewód 2,5 mm²? Dopuszczalne obciążenie zależy od sposobu ułożenia i temperatury otoczenia. Dla pojedynczego przewodu w rurze instalacyjnej w suchym pomieszczeniu wartość orientacyjna wynosi ok. 20-25 A, jednak ostateczny dobór musi być zgodny z normą PN-IEC 60364-5-523.
• Czy przewód można stosować w szafach sterowniczych z aparaturą modułową? Tak, giętka żyła (klasa 5) ułatwia podłączanie do zacisków śrubowych i sprężynowych, co jest szczególnie przydatne w ciasnych szafach.
