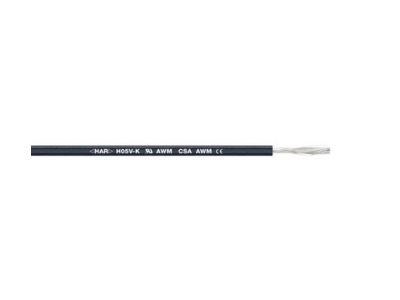

Przewód instalacyjny UL-CSA-HAR Style 1007+1569 22AWG BU BĘBEN | 4180402 Lapp Kabel

Opis i Kluczowe Cechy

Przewód instalacyjny UL-CSA-HAR Style 1007+1569 (symbol 4180402) w kolorze niebieskim to elastyczny przewód z żyłą pojedynczą 1X0,5 mm², przeznaczony do okablowania obwodów nieruchomych w instalacjach elektrycznych. Wykonany zgodnie z normami UL, CSA i HAR, spełnia wymagania certyfikacyjne dla rynków europejskich i północnoamerykańskich. Dzięki kompaktowej konstrukcji i certyfikowanej odporności na niskie temperatury (-40°C) znajduje zastosowanie w trudniejszych warunkach środowiskowych.

• Certyfikaty UL, CSA, HAR: Gwarantują pełną zgodność z międzynarodowymi standardami bezpieczeństwa, ułatwiając eksport i instalację w różnych regionach – szczególnie w Ameryce Północnej i Unii Europejskiej.
• Odporność na temperatury do -40°C: Pozwala na stosowanie w instalacjach zewnętrznych i chłodnych pomieszczeniach, gdzie standardowe przewody tracą elastyczność.
• Kolor niebieski izolacji żyły: Umożliwia szybką identyfikację obwodu zgodnie z normami kolorystyki elektrycznej (np. N niebieski = neutralny w sieci jednofazowej).
• Przekrój 1X0,5 mm² (22AWG): Optymalny dla obwodów sygnałowych, sterowniczych i zasilających o małym poborze mocy – kompaktowy, łatwy w obróbce.
• Zakres napięć U0/U: 300/500V: Zapewnia bezpieczeństwo w typowych instalacjach niskonapięciowych, w tym w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Przewód spełnia wymogi norm UL 1007, UL 1569, CSA C22.2 No 210 oraz posiada oznaczenie HAR (zgodnie z HD 21.5 S3). Produkt klasyfikowany jest zgodnie z dyrektywą UE 305/2011 (BauPVO/CPR) w klasie reakcji na ogień Eca. Posiada deklarację zgodności CE i certyfikaty potwierdzające bezpieczeństwo przeciwpożarowe.

Zastosowanie

Przewód instalacyjny UL-CSA-HAR Style 1007+1569 przeznaczony jest do instalacji nieruchomych w suchych i wilgotnych środowiskach, zarówno wewnątrz, jak i na zewnątrz budynków (w zakresie dopuszczalnych temperatur).

• Okablowanie wewnętrzne rozdzielnic i szaf sterowniczych – szczególnie w systemach automatyki i sterowania.
• Połączenia nieruchome w maszynach i urządzeniach przemysłowych, gdzie wymagana jest elastyczność w niskich temperaturach.
• Instalacje sygnałowe i sterownicze w budynkach mieszkalnych, biurowych oraz obiektach użyteczności publicznej.
• Zasilanie obwodów pomocniczych w systemach HVAC, oświetleniu awaryjnym i zabezpieczeniach przeciwpożarowych.

Wskazówki Montażowe

Montaż przewodu powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Podczas pracy należy upewnić się, że napięcie w instalacji zostało odłączone. Przekrój żyły (1X0,5 mm²) należy dobrać do obciążenia prądowego – dla dłuższych odcinków lub większych obciążeń zaleca się konsultację z projektantem instalacji. Przewód należy prowadzić w taki sposób, aby unikać naprężeń mechanicznych, szczególnie w niskich temperaturach. Izolacja PVC ułatwia obróbkę termiczną (lutowanie, zaciskanie), ale wymaga odpowiedniego doboru narzędzi (np. noża do ściągania izolacji).

FAQ

• Czy przewód nadaje się do instalacji zewnętrznych? Tak – przewód jest odporny na działanie wilgoci (klasa H05V-K) i temperatury do -40°C, co umożliwia stosowanie w suchych i wilgotnych warunkach zewnętrznych (z wyłączeniem bezpośredniego kontaktu z wodą).
• Jakie certyfikaty posiada przewód? Produkt posiada certyfikaty UL (Stany Zjednoczone), CSA (Kanada) oraz oznaczenie HAR (Europa), co potwierdza jego zgodność z międzynarodowymi standardami jakości i bezpieczeństwa.
• Jaki jest maksymalny prąd obciążenia dla przewodu 1X0,5 mm²? Parametr nie został podany w danych producenta. Dla określenia maksymalnego obciążenia prądowego należy odwołać się do normy PN-HD 60364-5-52 lub dokumentacji technicznej przewodu.
