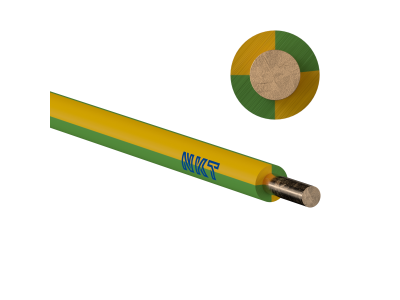

Przewód instalacyjny H07V-U (DY) 6,0 450/750V, żółto-zielony KRĄŻEK | 172105021C0100 Nkt

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-U (DY) o przekroju 6,0 mm² to wysokiej klasy komponent elektroenergetyczny wyprodukowany przez renomowaną firmę NKT. Produkt został zaprojektowany zgodnie z normą zharmonizowaną (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa. Przekrój znamionowy wynoszący 6,0 mm² pozwala na stabilne przesyłanie energii przy wyższych obciążeniach prądowych, co czyni go idealnym rozwiązaniem dla wymagających instalacji stacjonarnych. Napięcie znamionowe 450/750V (07) umożliwia bezpieczną pracę w szerokim spektrum systemów zasilających.

• Żyła miedziana jednodrutowa (U): Wykonanie z czystej miedzi zapewnia doskonałą przewodność elektryczną oraz wysoką odporność mechaniczną podczas montażu.
• Izolacja polwinitowa (V): Zastosowanie specjalistycznej mieszanki PVC (polwinitu) chroni przewód przed uszkodzeniami mechanicznymi oraz wpływem czynników zewnętrznych.
• Kolorystyka ochronna: Izolacja w kolorze żółto-zielonym jednoznacznie identyfikuje przewód jako ochronny (PE), co jest kluczowe dla bezpieczeństwa i przejrzystości rozdzielnic.

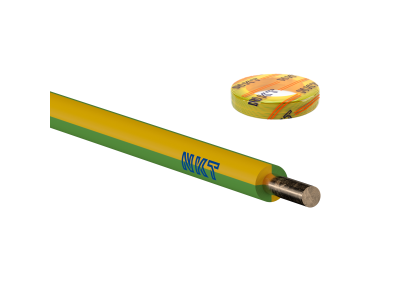

• Wygodna forma: Produkt dostarczany w formie krążka ułatwia transport i odwijanie przewodu na placu budowy.

Zgodność z Normami

Przewód H07V-U (DY) 6,0 mm² spełnia rygorystyczne wymagania norm zharmonizowanych, co potwierdza jego wysoką jakość i dopuszczenie do stosowania w profesjonalnych instalacjach elektrycznych na terenie całej Unii Europejskiej. Zastosowanie izolacji polwinitowej jest zgodne ze standardami dotyczącymi materiałów samogasnących i nierozprzestrzeniających płomienia, co znacząco podnosi poziom bezpieczeństwa pożarowego w obiektach budowlanych.

Zastosowanie

Dzięki swojej konstrukcji i parametrom elektrycznym, przewód ten znajduje szerokie zastosowanie w branży elektroinstalacyjnej:

• Instalacje podtynkowe i natynkowe: Przeznaczony do układania na stałe w rurach instalacyjnych (peszlach) oraz korytach kablowych.
• Rozdzielnice elektryczne: Idealny do wykonywania połączeń wewnątrz szaf sterowniczych i rozdzielnic, gdzie wymagana jest sztywność przewodu i pewność styku.
• Obwody sygnalizacyjne i kontrolne: Wykorzystywany w systemach automatyki budynkowej i przemysłowej.
• Urządzenia elektryczne: Stosowany jako wewnętrzne okablowanie w maszynach i urządzeniach pracujących pod napięciem do 750V.

Wskazówki Montażowe

Podczas pracy z przewodem H07V-U 6,0 mm² należy pamiętać o kilku kluczowych zasadach inżynieryjnych:

• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury miedzianej żyły jednodrutowej oraz izolacji PVC.
• Moment dokręcania: W przypadku montażu w zaciskach śrubowych aparatury modułowej, należy stosować odpowiedni moment dokręcania zgodny z dokumentacją producenta osprzętu, aby uniknąć przegrzewania się styku.
• Temperatura układania: Zaleca się, aby montaż odbywał się w temperaturze powyżej +5°C, co zapobiega pękaniu izolacji polwinitowej podczas odwijania i formowania.
• Zabezpieczenie końcówek: Choć jest to żyła jednodrutowa, w miejscach narażonych na korozję warto zadbać o szczelność połączeń.

FAQ

Czy przewód H07V-U 6,0 mm² może być układany bezpośrednio w ziemi?
Nie, przewody typu DY (H07V-U) nie posiadają wzmocnionej powłoki zewnętrznej odpornej na wilgoć i czynniki chemiczne występujące w glebie. Powinny być układane w rurach instalacyjnych lub wewnątrz budynków.

Jaka jest różnica między H07V-U a H07V-K?
Oznaczenie 'U' wskazuje na żyłę jednodrutową (sztywną), natomiast 'K' oznacza żyłę wielodrutową giętką (tzw. linkę). Przewód H07V-U jest preferowany do montażu na stałe w rurach i korytach.

Czy kolor żółto-zielony może być użyty jako przewód fazowy?
Zgodnie z normami SEP i standardami międzynarodowymi, kolor żółto-zielony jest zarezerwowany wyłącznie dla przewodu ochronnego (PE) i nie wolno go wykorzystywać do innych celów.
