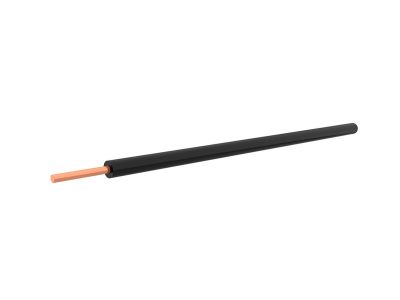

Przewód instalacyjny H07V-U (DY) 4,0 450/750V, czarny KRĄŻEK | 5907702815107 EK Elektrokabel

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-U (DY) o przekroju 4,0 mm² to wysokiej klasy komponent elektroenergetyczny, wyprodukowany przez renomowaną polską markę EK Elektrokabel. Oznaczenie H07V-U wskazuje na wykonanie według normy zharmonizowanej (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa. Napięcie znamionowe 450/750V pozwala na bezpieczną pracę w większości standardowych instalacji niskiego napięcia. Sercem przewodu jest miedziana żyła jednodrutowa (U), która charakteryzuje się doskonałą przewodnością elektryczną oraz wysoką sztywnością mechaniczną, co jest kluczowe przy montażu w rurach osłonowych. Izolacja wykonana z polwinitu (V) w kolorze czarnym zapewnia skuteczną ochronę przed przebiciami oraz czynnikami zewnętrznymi, zachowując przy tym odpowiednią elastyczność podczas układania.

• Przekrój znamionowy: 4,0 mm² umożliwia przesyłanie większych prądów roboczych przy zachowaniu niskich spadków napięcia.
• Napięcie znamionowe: 450/750V dedykowane do profesjonalnych systemów zasilających i sterowniczych.
• Materiał żyły: Czysta miedź (Cu) gwarantująca optymalne parametry rezystancji.
• Typ żyły: Jednodrutowa (klasa 1), idealna do połączeń stałych.
• Izolacja: Polwinit PVC o wysokiej wytrzymałości dielektrycznej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w oparciu o rygorystyczne normy zharmonizowane, co potwierdza symbol 'H' w jego nazwie. Spełnienie tych standardów jest niezbędne dla zapewnienia bezpieczeństwa przeciwpożarowego oraz niezawodności systemów elektrycznych w budownictwie mieszkaniowym i przemysłowym. Przewód spełnia wymagania dotyczące odporności na rozprzestrzenianie płomienia, co jest kluczowym aspektem w nowoczesnym projektowaniu instalacji wewnętrznych.

Zastosowanie

Przewód H07V-U (DY) 4,0 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej. Dzięki swojej konstrukcji jest dedykowany do:

• Układania na stałe w rurach instalacyjnych (peszlach) montowanych pod tynkiem lub na tynku.
• Wykonywania połączeń wewnątrz urządzeń elektrycznych, rozdzielnic i szaf sterowniczych.
• Budowy obwodów sygnalizacyjnych, kontrolnych oraz zasilających w miejscach o niskim ryzyku uszkodzeń mechanicznych.
• Instalacji oświetleniowych i gniazdowych wymagających większego przekroju żyły ze względu na obciążalność prądową.

Wskazówki Montażowe

Podczas pracy z przewodem DY 4,0 mm² należy pamiętać o kilku kluczowych zasadach inżynieryjnych:

• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury miedzianej żyły oraz izolacji PVC.
• Prowadzenie w rurach: Dzięki gładkiej izolacji polwinitowej, przewód łatwo przeciąga się przez rury instalacyjne, jednak zaleca się unikanie nadmiernego zagęszczenia przewodów w jednym kanale.
• Temperatura montażu: Prace instalacyjne powinny być prowadzone w temperaturach otoczenia powyżej 5°C, aby uniknąć pękania izolacji.
• Zakończenia: Przy podłączaniu do zacisków śrubowych w osprzęcie lub rozdzielnicach, należy upewnić się, że moment dokręcania jest zgodny z dokumentacją producenta osprzętu, co zapobiegnie przegrzewaniu się styku.

FAQ

1. Czy przewód H07V-U można układać bezpośrednio w tynku?
Zaleca się układanie przewodów typu DY w rurach instalacyjnych lub korytkach. Do bezpośredniego układania pod tynkiem dedykowane są przewody wielożyłowe typu YDYp.

2. Jaka jest różnica między H07V-U a H07V-K?
Oznaczenie 'U' oznacza żyłę jednodrutową (sztywną), natomiast 'K' oznacza żyłę wielodrutową, tzw. linkę (giętką). Przewód H07V-U jest stosowany głównie w instalacjach stacjonarnych.

3. Czy czarny kolor izolacji ma znaczenie funkcjonalne?
W instalacjach elektrycznych kolor czarny jest najczęściej wykorzystywany jako przewód fazowy (L). Należy zawsze postępować zgodnie ze schematem projektowym i obowiązującymi normami kolorystyki żył.
