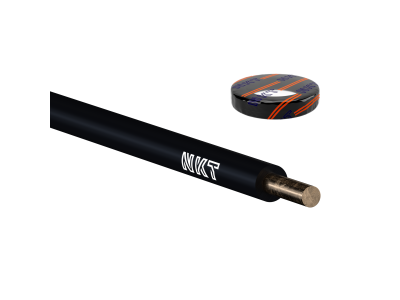

Przewód instalacyjny H07V-U (DY) 4,0 450/750V, czarny KRĄŻEK | 172105005C0100 Nkt

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-U (DY) o przekroju 4,0 mm² to wysokiej klasy komponent elektroenergetyczny wyprodukowany przez renomowaną firmę NKT. Produkt został zaprojektowany zgodnie z normą zharmonizowaną (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa i jakości. Napięcie znamionowe wynoszące 450/750V pozwala na bezpieczną pracę w większości standardowych instalacji niskiego napięcia. Konstrukcja opiera się na miedzianej żyle jednodrutowej (U), która zapewnia doskonałą przewodność elektryczną oraz sztywność ułatwiającą formowanie przewodu wewnątrz rozdzielnic i puszek instalacyjnych. Izolacja wykonana z polwinitu (V) charakteryzuje się wysoką odpornością na uszkodzenia mechaniczne oraz działanie czynników zewnętrznych, co przekłada się na długowieczność całej instalacji.

• Przekrój znamionowy: 4,0 mm² zapewnia optymalną obciążalność prądową dla wymagających obwodów.
• Napięcie znamionowe: 450/750V umożliwia szerokie spektrum zastosowań w budownictwie mieszkaniowym i przemysłowym.
• Materiał żyły: Czysta miedź gwarantująca niską rezystancję i minimalne straty energii.
• Typ żyły: Jednodrutowa (klasa 1), idealna do montażu stacjonarnego.
• Kolor izolacji: Czarny, ułatwiający identyfikację faz w systemach wieloprzewodowych.

Zgodność z Normami

Przewód H07V-U (DY) spełnia rygorystyczne wymagania norm zharmonizowanych, co jest kluczowe dla projektantów i wykonawców dbających o certyfikację obiektów. Oznaczenie H07V-U precyzyjnie definiuje parametry techniczne: litera 'H' wskazuje na zgodność z normą zharmonizowaną, '07' określa napięcie znamionowe 450/750V, 'V' oznacza izolację z polichlorku winylu (PVC), a 'U' wskazuje na jednodrutową strukturę żyły. Produkt przeszedł testy jakościowe NKT, co potwierdza jego niezawodność w trudnych warunkach eksploatacyjnych.

Zastosowanie

Dzięki swojej charakterystyce, przewód ten znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest dedykowany przede wszystkim do:

• Układania na stałe w rurach instalacyjnych (peszlach) montowanych pod tynkiem lub na tynku.
• Wykonywania połączeń wewnątrz urządzeń elektrycznych, szaf sterowniczych i rozdzielnic.
• Zasilania obwodów sygnalizacyjnych, kontrolnych oraz oświetleniowych o podwyższonym poborze mocy.
• Instalacji w suchych pomieszczeniach, gdzie wymagana jest wysoka trwałość połączeń sztywnych.

Wskazówki Montażowe

Podczas montażu przewodu H07V-U 4,0 mm² należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury miedzianej żyły oraz izolacji PVC.
• Temperatura układania: Zaleca się, aby montaż odbywał się w temperaturze powyżej +5°C, co zapobiega pękaniu izolacji podczas formowania.
• Zakończenia: W przypadku podłączania do zacisków śrubowych, należy upewnić się, że moment dokręcania jest zgodny ze specyfikacją osprzętu, aby uniknąć przegrzewania styku.
• Prowadzenie w rurach: Dzięki gładkiej izolacji polwinitowej, wciąganie przewodu do rur instalacyjnych jest znacznie ułatwione, co skraca czas pracy instalatora.

FAQ

Czy przewód H07V-U może być stosowany bezpośrednio w ziemi?
Nie, przewody typu DY (H07V-U) nie posiadają wzmocnionej powłoki zewnętrznej odpornej na wilgoć i nacisk gruntu. Powinny być układane wyłącznie w rurach instalacyjnych lub wewnątrz urządzeń.

Jaka jest różnica między H07V-U a H07V-K?
H07V-U posiada żyłę jednodrutową (sztywną), natomiast H07V-K posiada żyłę wielodrutową (giętką, tzw. linkę). Wybór zależy od specyfiki montażu – H07V-U jest preferowany do układania na stałe.

Czy czarny kolor izolacji ma znaczenie funkcjonalne?
Tak, w instalacjach elektrycznych kolor czarny jest standardowo wykorzystywany do oznaczania przewodów fazowych (L), co ułatwia późniejszą konserwację i diagnostykę układu.
