Przewód instalacyjny H07V-U (DY) 2,5 450/750V, czerwony KRĄŻEK | 5901854406893 Elpar

Opis i Kluczowe Cechy

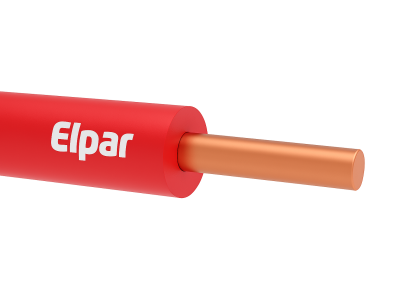

Przewód instalacyjny H07V-U (DY) o przekroju 2,5 mm² to wysokiej klasy komponent elektroenergetyczny wyprodukowany przez renomowaną firmę ELPAR. Oznaczenie H07V-U wskazuje na produkt wykonany według normy zharmonizowanej (H), przystosowany do pracy pod napięciem znamionowym 450/750V (07). Konstrukcja opiera się na miedzianej żyle jednodrutowej (U), która charakteryzuje się doskonałą przewodnością elektryczną oraz sztywnością ułatwiającą formowanie wewnątrz rozdzielnic. Izolacja wykonana z polwinitu (V) w kolorze czerwonym zapewnia nie tylko skuteczną ochronę przed przebiciami, ale również ułatwia identyfikację obwodów w złożonych systemach sterowania i sygnalizacji.

• Przekrój znamionowy 2,5 mm²: Pozwala na stabilne przesyłanie energii przy zachowaniu optymalnych parametrów obciążalności prądowej.
• Napięcie znamionowe 450/750V: Umożliwia bezpieczną pracę w standardowych instalacjach niskiego napięcia.
• Miedziana żyła jednodrutowa: Gwarantuje niską rezystancję i wysoką trwałość mechaniczną połączeń stałych.
• Izolacja PVC: Odporna na starzenie i typowe czynniki środowiskowe występujące wewnątrz budynków.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w oparciu o rygorystyczne normy zharmonizowane, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania na terenie całej Unii Europejskiej. Zastosowanie standardu H07V-U gwarantuje pełną kompatybilność z osprzętem elektroinstalacyjnym oraz pewność, że parametry dielektryczne i mechaniczne są zgodne z wymaganiami dla instalacji stałych. Przewód spełnia wymogi bezpieczeństwa pożarowego w zakresie nierozprzestrzeniania płomienia na pojedynczym kablu.

Zastosowanie

Przewód DY 2,5 mm² w kolorze czerwonym znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest dedykowany przede wszystkim do:

• Budowy obwodów sygnalizacyjnych, kontrolnych i sterowniczych w automatyce przemysłowej.
• Układania na stałe w rurach instalacyjnych (peszlach) podtynkowych i natynkowych.
• Wykonywania połączeń wewnątrz urządzeń elektrycznych, szaf sterowniczych i rozdzielnic.
• Instalacji oświetleniowych i gniazdowych wymagających zwiększonej obciążalności prądowej.

Wskazówki Montażowe

Podczas montażu przewodu H07V-U należy zwrócić uwagę na promień gięcia, aby nie uszkodzić struktury miedzianej żyły. Zaleca się układanie w rurach instalacyjnych lub zamkniętych korytach kablowych, co zapewnia dodatkową ochronę mechaniczną. W przypadku łączenia w rozdzielnicach, należy stosować odpowiednie zaciski śrubowe lub sprężynowe, dbając o właściwy moment dokręcania, co zapobiega przegrzewaniu się styków. Czerwony kolor izolacji powinien być wykorzystywany zgodnie ze schematem projektowym, najczęściej do identyfikacji obwodów sterowania prądem stałym lub zmiennym.

FAQ

• Czy przewód można układać bezpośrednio w tynku? Nie, przewody typu H07V-U (DY) powinny być układane w rurach instalacyjnych lub korytkach, które zapewniają ochronę przed uszkodzeniami mechanicznymi i wilgocią.
• Jaka jest maksymalna temperatura pracy przewodu? Standardowa izolacja polwinitowa pozwala na pracę żyły w temperaturze do +70°C.
• Czy kolor czerwony ma konkretne znaczenie techniczne? W instalacjach elektrycznych kolory pomagają w identyfikacji funkcji przewodu. Czerwony jest często stosowany w obwodach sterowniczych i sygnalizacyjnych, jednak zawsze należy kierować się dokumentacją projektową danej instalacji.
