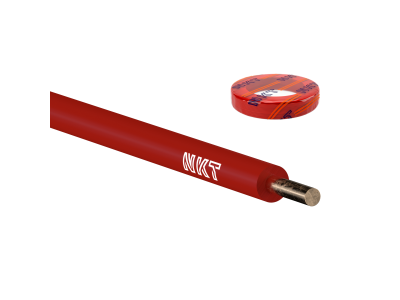

Przewód instalacyjny H07V-U (DY) 2,5 450/750V, czerwony KRĄŻEK | 172105027C0100 Nkt

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-U (DY) o przekroju 2,5 mm² to wysokiej klasy komponent elektroenergetyczny wyprodukowany przez renomowaną firmę NKT. Produkt charakteryzuje się konstrukcją opartą na miedzianej żyle jednodrutowej (klasa 1), co zapewnia doskonałą przewodność elektryczną oraz sztywność ułatwiającą formowanie w puszkach instalacyjnych. Izolacja wykonana z polwinitu (PVC) w kolorze czerwonym pozwala na łatwą identyfikację obwodów, co jest kluczowe w zaawansowanych systemach sterowania i sygnalizacji. Napięcie znamionowe 450/750V gwarantuje bezpieczną pracę w standardowych instalacjach niskiego napięcia, oferując odpowiedni margines bezpieczeństwa dielektrycznego.

• Przekrój znamionowy: 2,5 mm² umożliwia stabilne przesyłanie energii przy zachowaniu optymalnych parametrów obciążalności prądowej.
• Konstrukcja żyły: Jednodrutowa (U) wykonana z czystej miedzi, zapewniająca niską rezystancję i trwałość mechaniczną.
• Izolacja: Specjalistyczna powłoka polwinitowa (V) odporna na starzenie i uszkodzenia mechaniczne.
• Kolorystyka: Wyrazisty czerwony kolor ułatwia organizację okablowania w rozdzielnicach.

Zgodność z Normami

Przewód został wykonany zgodnie z normą zharmonizowaną (H), co potwierdza jego wysoką jakość i dopuszczenie do stosowania na terenie całej Unii Europejskiej. Oznaczenie H07V-U precyzyjnie definiuje parametry techniczne: napięcie znamionowe 450/750V (07), izolację polwinitową (V) oraz sztywną żyłę jednodrutową (U). Produkt spełnia rygorystyczne wymagania bezpieczeństwa pożarowego oraz standardy materiałowe narzucone przez producenta NKT, co czyni go niezawodnym elementem każdej profesjonalnej instalacji elektrycznej.

Zastosowanie

Przewód H07V-U (DY) 2,5 mm² znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie mieszkaniowym. Jest dedykowany przede wszystkim do:

• Układania na stałe w rurach instalacyjnych (peszlach) montowanych podtynkowo lub natynkowo.
• Wykonywania połączeń wewnątrz urządzeń elektrycznych, aparatury rozdzielczej i sterowniczej.
• Budowy obwodów sygnalizacyjnych, kontrolnych oraz zasilających w miejscach, gdzie wymagana jest sztywność przewodu.
• Zastosowań w suchych pomieszczeniach, gdzie nie występuje ryzyko bezpośredniego narażenia na czynniki atmosferyczne.

Wskazówki Montażowe

Podczas montażu przewodu H07V-U 2,5 mm² należy zwrócić uwagę na promień gięcia, aby nie uszkodzić struktury miedzianej żyły. Zaleca się stosowanie odpowiednich narzędzi do zdejmowania izolacji, które nie nacinają miedzi, co zapobiega osłabieniu mechanicznemu przewodu. W przypadku montażu w rurach instalacyjnych, należy unikać nadmiernego naciągania przewodu. Dzięki sztywnej konstrukcji (DY), przewód idealnie nadaje się do wsuwania w peszle na dłuższych odcinkach. Należy pamiętać o zachowaniu odpowiednich momentów dokręcania w zaciskach śrubowych aparatury modułowej, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.

FAQ

• Czy ten przewód można stosować bezpośrednio w tynku? Nie, przewody typu H07V-U (DY) powinny być układane w rurach instalacyjnych lub korytach kablowych, które zapewniają dodatkową ochronę mechaniczną.
• Jaka jest różnica między H07V-U a H07V-K? H07V-U posiada żyłę jednodrutową (sztywną), natomiast H07V-K posiada żyłę wielodrutową (giętką linkę). Wybór zależy od specyfiki instalacji i wymaganej elastyczności.
• Czy kolor czerwony ma konkretne znaczenie? W instalacjach sterowniczych i sygnalizacyjnych kolory pomagają w identyfikacji funkcji poszczególnych żył. Czerwony jest często stosowany w obwodach prądu przemiennego (AC) lub stałego (DC) jako przewód sygnałowy.
