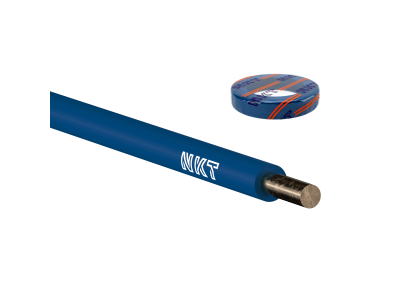

Przewód instalacyjny H07V-U (DY) 10 450/750V, niebieski KRĄŻEK | 172105017C0100 Nkt

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-U (DY) o przekroju 10 mm² to wysokiej klasy komponent elektroenergetyczny wyprodukowany przez renomowaną firmę NKT. Oznaczenie H07V-U wskazuje na produkt wykonany według normy zharmonizowanej (H), przystosowany do pracy pod napięciem znamionowym 450/750V (07). Konstrukcja opiera się na żyle miedzianej jednodrutowej (U), co zapewnia doskonałą przewodność elektryczną oraz sztywność ułatwiającą montaż w określonych trasach kablowych. Izolacja wykonana z polwinitu (V) w kolorze niebieskim gwarantuje nie tylko bezpieczeństwo użytkowania, ale także łatwą identyfikację toru neutralnego w rozdzielnicach i instalacjach sterowniczych.

• Przekrój znamionowy 10 mm²: Pozwala na bezpieczne przesyłanie znacznych prądów, minimalizując spadki napięcia w instalacji.
• Napięcie znamionowe 450/750V: Umożliwia szerokie zastosowanie zarówno w instalacjach domowych, jak i przemysłowych.
• Izolacja PVC: Polwinitowa powłoka charakteryzuje się wysoką odpornością na uszkodzenia mechaniczne oraz działanie czynników zewnętrznych.
• Miedziana żyła jednodrutowa: Zapewnia optymalne parametry rezystancji i stabilność połączeń śrubowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w ścisłym oparciu o europejskie normy zharmonizowane, co potwierdza symbol 'H' w jego nazwie. Przewód spełnia rygorystyczne wymagania bezpieczeństwa dotyczące materiałów izolacyjnych oraz czystości miedzi użytej do produkcji żyły. Dzięki certyfikacji, instalatorzy mają pewność, że produkt jest dopuszczony do obrotu na całym rynku Unii Europejskiej i spełnia standardy wymagane przy odbiorach technicznych budynków.

Zastosowanie

Przewód H07V-U (DY) 10 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest dedykowany przede wszystkim do:

• Układania na stałe w rurach instalacyjnych (peszlach) montowanych podtynkowo lub natynkowo.
• Wykonywania połączeń wewnątrz urządzeń elektrycznych, szaf sterowniczych i rozdzielnic niskiego napięcia.
• Budowy obwodów sygnalizacyjnych, kontrolnych oraz zasilających w miejscach, gdzie wymagana jest sztywność przewodu.
• Instalacji w suchych pomieszczeniach, gdzie nie występuje ryzyko bezpośredniego narażenia na wilgoć bez dodatkowej osłony.

Wskazówki Montażowe

Podczas pracy z przewodem o przekroju 10 mm² należy pamiętać o zachowaniu odpowiedniego promienia gięcia, aby nie uszkodzić struktury miedzianej żyły jednodrutowej. Zaleca się stosowanie profesjonalnych narzędzi do zdejmowania izolacji, które nie nacinają miedzi, co mogłoby prowadzić do osłabienia mechanicznego przewodu. W przypadku montażu w rozdzielnicach, należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Kolor niebieski izolacji powinien być wykorzystywany zgodnie z aktualnymi normami SEP do oznaczania przewodu neutralnego (N).

FAQ

• Czy przewód H07V-U można układać bezpośrednio w tynku? Nie, przewody typu DY (H07V-U) powinny być układane w rurach instalacyjnych lub korytach kablowych, które zapewniają im dodatkową ochronę mechaniczną.
• Jaka jest różnica między H07V-U a H07V-K? H07V-U posiada żyłę jednodrutową (sztywną), natomiast H07V-K posiada żyłę wielodrutową (giętką, tzw. linkę). Wybór zależy od specyfiki montażu i wymaganej elastyczności.
• Czy kolor niebieski jest obowiązkowy dla przewodu neutralnego? Tak, zgodnie z obowiązującymi standardami kolor niebieski jest zarezerwowany dla żyły neutralnej, co ułatwia późniejszą konserwację i serwisowanie instalacji.
