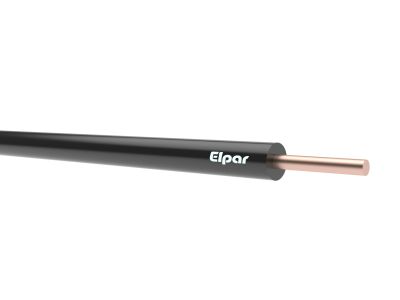

Przewód instalacyjny H07V-U (DY) 10 450/750V, czarny KRĄŻEK | 5901854406831 Elpar

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-U (DY) o przekroju 10 mm² to wysokiej klasy komponent elektroenergetyczny, wyprodukowany przez renomowaną polską markę ELPAR. Oznaczenie H07V-U wskazuje na wykonanie według normy zharmonizowanej (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa. Napięcie znamionowe 450/750V pozwala na szerokie zastosowanie w instalacjach niskiego napięcia, zapewniając odpowiedni margines bezpieczeństwa dielektrycznego. Żyła miedziana jednodrutowa (U) o przekroju 10 mm² charakteryzuje się doskonałą przewodnością elektryczną oraz wysoką sztywnością mechaniczną, co jest kluczowe przy montażu w rozdzielnicach. Izolacja wykonana z polwinitu (V) typu PVC zapewnia skuteczną ochronę przed przebiciami oraz odporność na starzenie termiczne, co przekłada się na wieloletnią, bezawaryjną eksploatację systemu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w ścisłym oparciu o normy zharmonizowane, co potwierdza jego wysoką jakość techniczną. Przewód spełnia wymagania dyrektyw unijnych dotyczących bezpieczeństwa wyrobów elektrycznych. Zastosowanie izolacji polwinitowej o podwyższonej odporności sprawia, że przewód jest zgodny z rygorystycznymi wytycznymi dla instalacji stałych. Dzięki certyfikacji H07V-U, projektanci i instalatorzy mają pewność, że produkt może być stosowany w projektach wymagających dokumentacji technicznej zgodnej z normami PN-EN.

Zastosowanie

Przewód H07V-U 10 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Do głównych obszarów wykorzystania należą:

• Wykonywanie połączeń stałych wewnątrz szaf sterowniczych i rozdzielnic elektrycznych, gdzie wymagana jest duża obciążalność prądowa.
• Układanie w rurach instalacyjnych (peszlach) podtynkowych i natynkowych w budownictwie mieszkaniowym oraz przemysłowym.
• Zasilanie obwodów sygnalizacyjnych, kontrolnych oraz pomiarowych wymagających stabilnego przesyłu sygnału.
• Instalacje wewnątrz urządzeń elektrycznych, gdzie konstrukcja wymusza użycie sztywnych przewodów jednodrutowych.

Wskazówki Montażowe

Podczas montażu przewodu H07V-U (DY) 10 mm² należy przestrzegać następujących zasad inżynierskich:

• Przewód jest przeznaczony do układania na stałe; należy unikać miejsc narażonych na częste zginanie lub wibracje.
• Promień gięcia powinien być dostosowany do średnicy zewnętrznej przewodu, aby nie uszkodzić struktury miedzianej żyły ani izolacji PVC.
• Przy podłączaniu do zacisków śrubowych w aparatach modułowych, należy zachować odpowiedni moment dokręcania, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Montaż w rurach instalacyjnych powinien odbywać się w temperaturach otoczenia nie niższych niż zalecane przez producenta, co zapobiega pękaniu izolacji.

FAQ

• Czy przewód H07V-U 10 mm² można układać bezpośrednio w ziemi? Nie, przewody typu DY (H07V-U) nie posiadają wzmocnionej powłoki zewnętrznej odpornej na wilgoć i uszkodzenia mechaniczne występujące w gruncie. Należy je prowadzić w rurach osłonowych lub korytach kablowych.
• Jaka jest różnica między H07V-U a H07V-K? Oznaczenie 'U' wskazuje na żyłę jednodrutową (sztywną), natomiast 'K' oznacza żyłę wielodrutową giętką (tzw. linkę). Przewód H07V-U jest dedykowany do montażu stałego.
• Czy czarny kolor izolacji ma znaczenie techniczne? Kolor czarny jest standardowo używany do identyfikacji przewodów fazowych, co pomaga w zachowaniu przejrzystości instalacji zgodnie ze schematem elektrycznym.
