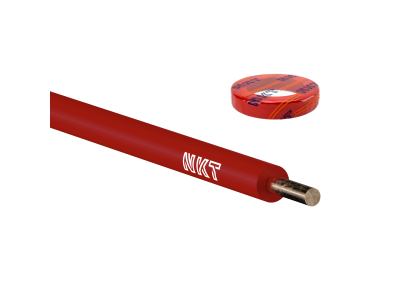

Przewód instalacyjny H07V-U (DY) 1,5 450/750V, czerwony KRĄŻEK | 172105023C0100 Nkt

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-U (DY) o przekroju 1,5 mm² to wysokiej klasy komponent elektroinstalacyjny wyprodukowany przez renomowaną firmę NKT. Produkt charakteryzuje się miedzianą żyłą jednodrutową (U), która zapewnia doskonałą przewodność elektryczną oraz stabilność mechaniczną w miejscach montażu stałego. Izolacja wykonana z polwinitu (V) gwarantuje wysoką odporność na przebicia elektryczne oraz czynniki zewnętrzne, co przekłada się na długowieczność instalacji. Napięcie znamionowe 450/750V pozwala na bezpieczne stosowanie przewodu w szerokim spektrum aplikacji niskiego napięcia, zapewniając odpowiedni margines bezpieczeństwa dla standardowych sieci zasilających i sterowniczych.

• Przekrój znamionowy: 1,5 mm² – optymalny dla obwodów sygnalizacyjnych i kontrolnych.
• Napięcie znamionowe: 450/750V – umożliwia pracę w wymagających warunkach przemysłowych.
• Materiał żyły: Czysta miedź (Cu) w formie jednodrutowej, zapewniająca niską rezystancję.
• Kolor izolacji: Czerwony – ułatwia identyfikację obwodów sterowniczych i sygnalizacyjnych w rozdzielnicach.
• Forma dostawy: Wygodny krążek ułatwiający odwijanie i minimalizujący ryzyko splątania podczas prac montażowych.

Zgodność z Normami

Produkt został wykonany zgodnie z normą zharmonizowaną (H), co potwierdza jego wysoką jakość i dopuszczenie do obrotu na rynkach całej Unii Europejskiej. Oznaczenie H07V-U precyzyjnie definiuje parametry techniczne: H oznacza zgodność z normą, 07 wskazuje na napięcie znamionowe 450/750V, V określa izolację polwinitową (PVC), a litera U wskazuje na sztywną żyłę jednodrutową. Przewód spełnia rygorystyczne wymagania bezpieczeństwa pożarowego oraz standardy jakościowe narzucone przez producenta NKT.

Zastosowanie

Przewód H07V-U (DY) 1,5 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest dedykowany przede wszystkim do:

• Układania na stałe w rurach instalacyjnych (peszlach) montowanych podtynkowo lub natynkowo.
• Wykonywania połączeń wewnątrz urządzeń elektrycznych, szaf sterowniczych i rozdzielnic.
• Budowy obwodów sygnalizacyjnych, kontrolnych oraz sterowniczych, gdzie wymagana jest przejrzysta identyfikacja kolorystyczna (kolor czerwony).
• Zastosowań w suchych pomieszczeniach, gdzie nie występuje ryzyko bezpośredniego narażenia na wilgoć lub uszkodzenia mechaniczne bez osłony.

Wskazówki Montażowe

Podczas montażu przewodu H07V-U należy pamiętać o zachowaniu odpowiedniego promienia gięcia, aby nie uszkodzić struktury miedzianej żyły jednodrutowej. Przewód jest przeznaczony do układania w rurach instalacyjnych lub zamkniętych korytach kablowych, co zapewnia mu dodatkową ochronę mechaniczną. W przypadku łączenia w rozdzielnicach, zaleca się stosowanie odpowiednich zacisków śrubowych lub sprężynowych, dbając o właściwy moment dokręcania, co zapobiega przegrzewaniu się punktów styku. Dzięki sztywnej konstrukcji (U), przewód doskonale utrzymuje nadany mu kształt wewnątrz koryt kablowych, co sprzyja estetyce i porządkowi w szafach sterowniczych.

FAQ

• Czy ten przewód można kłaść bezpośrednio w tynku? Nie, przewody typu DY (H07V-U) powinny być układane w rurach instalacyjnych lub osłonach, które chronią izolację przed uszkodzeniami mechanicznymi i chemicznymi.
• Jaka jest maksymalna temperatura pracy przewodu? Standardowa izolacja polwinitowa pozwala na pracę żyły w temperaturze do +70°C.
• Czy kolor czerwony ma konkretne znaczenie? W automatyce i sterowaniu kolor czerwony często oznacza obwody prądu przemiennego (AC), jednak zawsze należy kierować się dokumentacją projektową danej instalacji.
