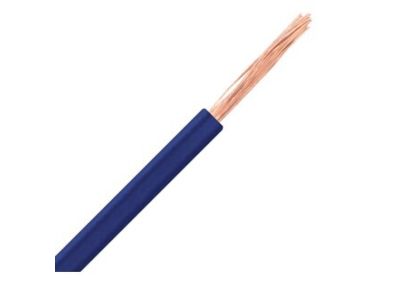

Przewód instalacyjny H07V-K (LGY) H07V-K 1X35 DBU BĘBEN | 4521142 Lapp Kabel

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K 1X35 (symbol 4521142) w kolorze naturalnym (oznaczenie DBU) to przewód giętki z żyłą miedzianą wielodrutową, przeznaczony do układania na stałe w instalacjach elektrycznych. Posiada izolację z polwinitu (PVC) o napięciu znamionowym 300/500V, co zapewnia trwałość i odporność na działanie czynników mechanicznych oraz chemicznych. Doskonały do okablowania tablic rozdzielczych, szaf sterowniczych oraz układania w rurkach instalacyjnych wewnątrz i na zewnątrz budynków.

• Napięcie znamionowe 300/500V: Zapewnia bezpieczną pracę w instalacjach o niskim napięciu, zgodnie z wymaganiami normy H07V-K.
• Izolacja z PVC (V): Odporna na ścieranie, działanie olejów i czynników atmosferycznych, co wydłuża żywotność przewodu.
• Żyła miedziana wielodrutowa giętka (K): Ułatwia układanie w trudno dostępnych miejscach, takich jak wnętrza szaf sterowniczych czy rurki instalacyjne.
• Kolor naturalny (DBU): Standaryzowany kolor izolacji ułatwia identyfikację i grupowanie przewodów w instalacjach.
• Bębenowe opakowanie: Umożliwia łatwe odwijanie przewodu na odpowiednią długość, co przyspiesza prace instalacyjne i minimalizuje ryzyko uszkodzeń mechanicznych.

Zgodność z Normami

Przewód H07V-K 1X35 spełnia wymagania normy zharmonizowanej H07V-K oraz dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego. Wyprodukowany zgodnie z normami europejskimi, posiada oznaczenie CE.

Zastosowanie

Przewód instalacyjny H07V-K 1X35 znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających trwałego i niezawodnego okablowania.

• Okablowanie tablic rozdzielczych i szaf sterowniczych – dzięki giętkiej żyle miedzianej łatwy do prowadzenia w gęstych układach.
• Instalacje w rurkach instalacyjnych (podtynkowych i natynkowych) – odporna izolacja PVC chroni przed uszkodzeniami mechanicznymi.
• Układanie wewnątrz urządzeń elektroenergetycznych – stabilna izolacja zapewnia długotrwałą ochronę przed wpływem środowiska.
• Pomieszczenia suche i wilgotne (w odpowiednich osłonach) – uniwersalne zastosowanie w budownictwie mieszkaniowym i przemysłowym.

Wskazówki Montażowe

Montaż przewodu powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Przewód układać w rurkach instalacyjnych lub na stałe w osłonach, unikać nadmiernego zginania (minimalny promień gięcia: 4-krotność średnicy zewnętrznej przewodu). Po ułożeniu przewodu należy sprawdzić poprawność izolacji i połączeń. Przechowywać w suchym miejscu, z dala od źródeł ciepła i substancji chemicznych.

FAQ

• Jaka jest maksymalna temperatura pracy przewodu H07V-K 1X35? Maksymalna temperatura pracy żyły wynosi 70°C, natomiast temperatura otoczenia w czasie układania nie powinna przekraczać 5°C (przy giętkim układaniu).
• Czy przewód nadaje się do układania na zewnątrz? Tak, dzięki izolacji z PVC, która zapewnia odporność na warunki atmosferyczne. Należy jednak stosować dodatkowe osłony w przypadku bezpośredniego narażenia na UV lub wilgoć.
• Jakie są zalecane metody łączenia przewodów H07V-K? Połączenia należy wykonywać za pomocą zacisków śrubowych, końcówek kablowych lub lutowania. Należy przestrzegać odpowiednich norm (np. PN-HD 60364) oraz dobierać narzędzia i akcesoria zgodnie z przekrojem żyły.
