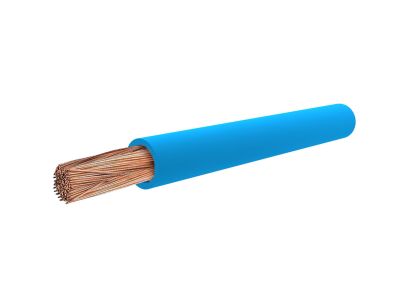

Przewód instalacyjny H07V-K (LGY) 95 450/750V, niebieski BĘBEN | G-106122 TF Kable

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 95 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach zasilania i sterowania. Produkt charakteryzuje się napięciem znamionowym 450/750V, co pozwala na bezpieczną pracę w szerokim spektrum instalacji przemysłowych. Wykorzystanie miedzianej żyły wielodrutowej giętkiej (klasy 5) gwarantuje doskonałą przewodność elektryczną oraz ułatwia formowanie przewodu w ciasnych przestrzeniach szaf sterowniczych i rozdzielnic.

• Przekrój 95 mm²: Pozwala na przesyłanie znacznych prądów roboczych przy zachowaniu optymalnych parametrów cieplnych.
• Izolacja PVC (V): Wykonana z polwinitu izolacja zapewnia wysoką odporność mechaniczną oraz doskonałe właściwości dielektryczne.
• Kolor Niebieski: Ułatwia identyfikację torów neutralnych (N) w instalacjach prądu przemiennego lub ujemnych biegunów w układach DC.
• Giętkość (K): Konstrukcja wielodrutowa znacząco redukuje promień gięcia, co jest kluczowe przy montażu w gęsto upakowanych korytach kablowych.

Zgodność z Normami

Przewód został wyprodukowany zgodnie z normą zharmonizowaną (H), co potwierdza jego najwyższą jakość i dopuszczenie do obrotu na rynkach całej Unii Europejskiej. Spełnienie rygorystycznych standardów produkcji przez TF-Kable gwarantuje powtarzalność parametrów technicznych oraz bezpieczeństwo użytkowania w wymagających środowiskach przemysłowych. Produkt jest dedykowany do pracy przy napięciu roboczym do 1000 V prądu zmiennego lub do 750 V prądu stałego w stosunku do ziemi wewnątrz urządzeń.

Zastosowanie

Dzięki swojej uniwersalności, przewód H07V-K 95 mm² znajduje szerokie zastosowanie w branży elektro-technicznej:

• Rozdzielnice i szafy sterownicze: Idealny do wykonywania połączeń głównych i mostkowania aparatury modułowej.
• Obwody sygnalizacyjne i kontrolne: Zapewnia stabilną transmisję sygnałów w zaawansowanych systemach automatyki.
• Instalacje podtynkowe i natynkowe: Przeznaczony do układania w rurach instalacyjnych oraz zamkniętych korytkach kablowych.
• Oświetlenie i urządzenia elektryczne: Stosowany jako wewnętrzne okablowanie w oprawach i maszynach przemysłowych.

Wskazówki Montażowe

Podczas instalacji przewodu H07V-K 95 mm² należy pamiętać o kilku kluczowych zasadach inżynierskich:

• Zakończenie żył: Ze względu na wielodrutową strukturę żyły, konieczne jest stosowanie odpowiednich tulejek zaciskowych, aby zapobiec rozwarstwianiu się drutów i zapewnić trwały styk elektryczny.
• Promień gięcia: Należy zachować zalecany promień gięcia, aby nie uszkodzić struktury miedzi oraz izolacji polwinitowej.
• Ograniczenia układania: Przewodu nie wolno układać bezpośrednio w rynnach, drabinkach lub otwartych korytarzach kablowych bez dodatkowej osłony mechanicznej.
• Moment dokręcania: W zaciskach aparatowych należy stosować moment dokręcania zgodny z dokumentacją techniczną producenta osprzętu, aby uniknąć przegrzewania się punktów styku.

FAQ

1. Czy przewód H07V-K 95 mm² może być stosowany na zewnątrz?
Przewód ten jest przeznaczony głównie do pracy wewnątrz budynków i urządzeń. W przypadku stosowania na zewnątrz, musi być prowadzony w szczelnych rurach instalacyjnych chroniących przed promieniowaniem UV i wilgocią.

2. Jaka jest różnica między LGY a H07V-K?
LGY to polskie oznaczenie tradycyjne, natomiast H07V-K to oznaczenie zgodne z normą zharmonizowaną. W praktyce są to te same produkty o identycznych parametrach technicznych.

3. Czy mogę układać ten przewód bezpośrednio w ziemi?
Nie, izolacja PVC typu V nie jest przystosowana do bezpośredniego kontaktu z gruntem. Do takich zastosowań należy użyć kabli ziemnych typu YKY.
