Przewód instalacyjny H07V-K (LGY) 6,0 450/750V, brązowy KRĄŻEK | 5901854406374 Elpar

Opis i Kluczowe Cechy

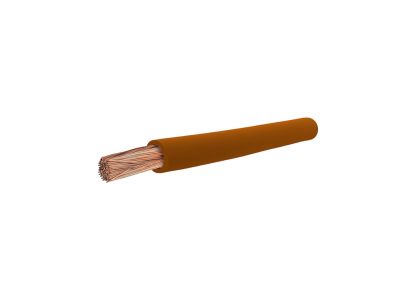

Przewód instalacyjny H07V-K, znany w polskiej nomenklaturze jako LGY, to wysokiej klasy komponent elektroenergetyczny wyprodukowany przez renomowaną firmę ELPAR. Charakteryzuje się on przekrojem znamionowym żyły wynoszącym 6,0 mm², co pozwala na bezpieczne i stabilne przewodzenie prądu w obwodach o większym obciążeniu. Konstrukcja opiera się na miedzianej żyle wielodrutowej giętkiej klasy 5, co w praktyce inżynierskiej oznacza wyjątkową łatwość układania, formowania wiązek oraz odporność na wielokrotne zginanie podczas prac montażowych.

• Napięcie znamionowe: Przewód został zaprojektowany do pracy pod napięciem 450/750V, co czyni go uniwersalnym rozwiązaniem w instalacjach niskiego napięcia.
• Izolacja polwinitowa (PVC): Zastosowana powłoka z polwinitu izolacyjnego zapewnia doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne.
• Kolorystyka: Brązowa izolacja ułatwia identyfikację fazy w systemach wielofazowych, co jest kluczowe dla zachowania standardów bezpieczeństwa i przejrzystości instalacji.
• Elastyczność: Dzięki konstrukcji wielodrutowej (linka), przewód idealnie nadaje się do miejsc o ograniczonej przestrzeni, gdzie sztywne druty (DY) byłyby trudne w montażu.

Zgodność z Normami

Produkt został wykonany zgodnie z normą zharmonizowaną (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa i jakości. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: H – norma zharmonizowana, 07 – napięcie znamionowe 450/750V, V – izolacja polwinitowa, K – żyła giętka do układania na stałe. Przewód spełnia rygorystyczne wymogi stawiane osprzętowi stosowanemu w budownictwie oraz przemyśle maszynowym.

Zastosowanie

Przewód H07V-K 6,0 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest niezastąpiony przy:

• Prefabrykacji rozdzielnic: Idealny do wykonywania połączeń wewnątrz szaf sterowniczych i tablic rozdzielczych, gdzie wymagana jest wysoka precyzja i elastyczność połączeń.
• Instalacjach podtynkowych i natynkowych: Przeznaczony do układania w rurkach instalacyjnych (peszlach) oraz korytach kablowych w pomieszczeniach suchych.
• Okablowaniu urządzeń: Stosowany wewnątrz urządzeń elektroenergetycznych i sterowniczych jako element połączeniowy zabezpieczony przed bezpośrednim dotykiem.
• Automatyce przemysłowej: Wykorzystywany w układach sterowania, gdzie wymagana jest niezawodność przesyłu energii.

Wskazówki Montażowe

Podczas montażu przewodu LGY 6,0 mm² należy zwrócić szczególną uwagę na zakończenie żyły. Ze względu na jej wielodrutową strukturę, konieczne jest zastosowanie odpowiednich tulejek zaciskowych (izolowanych lub nieizolowanych) przed umieszczeniem przewodu w zaciskach śrubowych lub sprężynowych. Zapobiega to przecinaniu pojedynczych drucików miedzi przez śrubę dociskową i gwarantuje niską rezystancję styku. Przewód należy układać w temperaturze otoczenia nie niższej niż +5°C, aby uniknąć uszkodzenia izolacji PVC. Minimalny promień gięcia powinien być dostosowany do średnicy zewnętrznej przewodu, co zapobiega naprężeniom wewnętrznym w strukturze miedzi.

FAQ

• Czy przewód H07V-K można stosować bezpośrednio w ziemi? Nie, przewody typu LGY są przeznaczone do układania w rurkach instalacyjnych lub wewnątrz urządzeń. Nie posiadają one wzmocnionej powłoki odpornej na wilgoć i czynniki chemiczne występujące w gruncie.
• Jaka jest różnica między H05V-K a H07V-K? Główną różnicą jest napięcie znamionowe. H05V-K jest dedykowany do 300/500V, natomiast oferowany model H07V-K posiada izolację przystosowaną do pracy pod napięciem 450/750V.
• Czy kolor brązowy ma znaczenie techniczne? Tak, w instalacjach prądu przemiennego kolor brązowy jest standardowo używany do oznaczania przewodu fazowego (L1).
