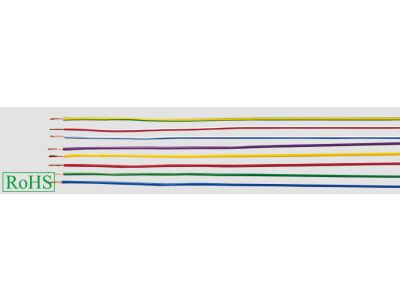

Przewód instalacyjny H07V-K (LGY) 6,0 450/750V brązowy /100m/ KRĄŻEK | 29180 Helukabel

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 6,0 mm² to wysokiej klasy jednożyłowy kabel elektroenergetyczny, zaprojektowany przez renomowanego producenta Helukabel. Charakteryzuje się on miedzianą, wielodrutową żyłą giętką klasy 5, co zapewnia wyjątkową elastyczność i ułatwia manewrowanie w ciasnych przestrzeniach rozdzielnic. Izolacja wykonana ze specjalnego polichlorku winylu (PVC) gwarantuje doskonałe właściwości dielektryczne oraz odporność na starzenie. Przewód jest przystosowany do pracy przy napięciu znamionowym 450/750V, jednak w przypadku instalacji chronionych, takich jak urządzenia sterownicze i rozdzielcze, dopuszczalne jest napięcie robocze do 1000V prądu zmiennego (AC) lub do 750V prądu stałego (DC) względem ziemi. Brązowy kolor izolacji pozwala na jednoznaczną identyfikację fazy w systemach wielofazowych, co podnosi standardy bezpieczeństwa i organizacji pracy.

• Przekrój 6,0 mm²: Pozwala na bezpieczne przesyłanie większych prądów, minimalizując spadki napięcia w instalacji.
• Wysoka elastyczność: Konstrukcja typu LGY (linka) znacząco ułatwia montaż w korytkach i rurkach instalacyjnych.
• Odporność termiczna: Izolacja PVC zachowuje swoje właściwości w szerokim zakresie temperatur roboczych.
• Uniwersalność: Możliwość stosowania zarówno w obwodach prądu zmiennego, jak i stałego.

Zgodność z Normami

Produkt został wykonany i przetestowany zgodnie z rygorystycznymi normami europejskimi i międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Przewód spełnia wymagania normy DIN VDE 0285-525-2-31 oraz DIN EN 50525-2-31, które definiują standardy dla jednożyłowych przewodów bez powłoki o izolacji termoplastycznej. Dodatkowo, produkt jest zgodny z międzynarodową normą IEC 60227-3, co czyni go rozwiązaniem uznawanym w projektach o zasięgu globalnym.

Zastosowanie

Przewód H07V-K 6,0 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych i automatyce przemysłowej. Jest idealnym wyborem do okablowania wewnętrznego w szafach sterowniczych, rozdzielnicach niskiego napięcia oraz w oprawach oświetleniowych. Może być układany w rurach instalacyjnych (zarówno natynkowych, jak i podtynkowych) oraz w zamkniętych systemach korytek kablowych. Dzięki swojej wytrzymałości napięciowej do 1000V AC wewnątrz urządzeń, jest powszechnie stosowany w budowie maszyn i zaawansowanych systemów zasilania.

Wskazówki Montażowe

Podczas instalacji przewodu H07V-K należy pamiętać o kilku kluczowych zasadach inżynieryjnych. Ze względu na brak zewnętrznej powłoki ochronnej, zabrania się bezpośredniego układania przewodów na drabinkach, rynnach lub w otwartych korytarzach kablowych bez dodatkowej osłony. Przy montażu w rurach należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury miedzianej linki. W przypadku łączenia z zaciskami śrubowymi w rozdzielniach, zaleca się stosowanie tulejek zaciskowych, co zapewnia optymalny styk elektryczny i zapobiega przecinaniu pojedynczych drucików żyły przez śrubę dociskową. Należy również przestrzegać dopuszczalnych obciążeń prądowych dla przekroju 6,0 mm², uwzględniając sposób ułożenia i temperaturę otoczenia.

FAQ

• Czy ten przewód można kłaść bezpośrednio w tynku? Nie, przewody typu H07V-K (LGY) powinny być układane w rurach instalacyjnych lub zamkniętych kanałach, jeśli są montowane pod tynkiem lub na tynku.
• Jaka jest różnica między H07V-K a LGY? Są to oznaczenia tego samego typu przewodu – H07V-K to oznaczenie wg normy zharmonizowanej (HAR), natomiast LGY to tradycyjne oznaczenie polskie.
• Czy przewód jest odporny na promieniowanie UV? Standardowa izolacja PVC w kolorze brązowym nie jest przeznaczona do bezpośredniej ekspozycji na światło słoneczne bez dodatkowej osłony.
• Jakie jest maksymalne napięcie pracy wewnątrz szafy sterowniczej? Wewnątrz osłon i urządzeń rozdzielczych przewód może pracować przy napięciu do 1000V AC lub 750V DC względem ziemi.
