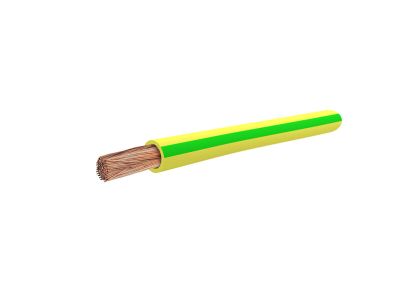

Przewód instalacyjny H07V-K (LGY) 4,0 450/750V, żółto-zielony KRĄŻEK | 5901854406299 Elpar

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 4,0 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach rozdzielczych i sterowniczych. Produkt marki ELPAR charakteryzuje się miedzianą żyłą wielodrutową giętką klasy 5, co znacząco ułatwia prowadzenie tras kablowych w ciasnych przestrzeniach szaf sterowniczych oraz korytek kablowych. Izolacja wykonana z polwinitu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne. Napięcie znamionowe 450/750V pozwala na bezpieczną pracę w większości standardowych instalacji niskiego napięcia. Żółto-zielona kolorystyka izolacji jednoznacznie identyfikuje przewód jako ochronny (PE), co jest kluczowe dla zachowania standardów bezpieczeństwa i poprawnej identyfikacji obwodów przez instalatorów.

• Przekrój 4,0 mm²: Pozwala na stabilne przesyłanie energii przy większych obciążeniach prądowych, minimalizując spadki napięcia.
• Giętkość klasy 5: Umożliwia łatwe formowanie wiązek i montaż w miejscach o ograniczonym promieniu gięcia.
• Wysoka jakość miedzi: Gwarantuje doskonałą przewodność elektryczną i długowieczność instalacji.
• Izolacja PVC: Odporna na starzenie i działanie czynników zewnętrznych w środowisku suchym.

Zgodność z Normami

Przewód został wykonany zgodnie z normą zharmonizowaną (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa i jakości. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: napięcie znamionowe 450/750V (07), izolację polwinitową (V) oraz giętką konstrukcję żyły (K). Produkt spełnia rygorystyczne wymagania dotyczące przewodów przeznaczonych do układania na stałe w rurkach instalacyjnych oraz wewnątrz urządzeń elektroenergetycznych, co potwierdza jego niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Przewód LGY 4,0 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej i automatyce przemysłowej. Jest idealnym rozwiązaniem do:

• Okablowania tablic rozdzielczych i szaf sterowniczych, gdzie wymagana jest wysoka elastyczność żył.
• Wykonywania połączeń wyrównawczych i ochronnych (PE) dzięki charakterystycznej żółto-zielonej barwie.
• Układania w rurkach instalacyjnych (peszlach) montowanych podtynkowo oraz natynkowo.
• Stale zabezpieczonych połączeń wewnątrz urządzeń sterowniczych i rozdzielni niskiego napięcia.
• Instalacji w pomieszczeniach suchych, gdzie nie występuje bezpośrednie narażenie na wilgoć.

Wskazówki Montażowe

Podczas montażu przewodu H07V-K 4,0 mm² należy zwrócić uwagę na odpowiedni dobór końcówek tulejkowych, które są niezbędne przy zakańczaniu żył wielodrutowych w zaciskach śrubowych lub sprężynowych. Zastosowanie tulejek zapobiega rozwarstwianiu się drucików miedzianych i zapewnia optymalny styk elektryczny. Należy przestrzegać dopuszczalnego promienia gięcia, aby nie uszkodzić struktury żyły oraz izolacji. Przewód powinien być układany w temperaturze otoczenia nie niższej niż +5°C, co zapobiega pękaniu izolacji polwinitowej podczas formowania. W przypadku montażu w rurkach instalacyjnych, należy unikać nadmiernego wypełnienia przekroju rury, aby umożliwić swobodne odprowadzanie ciepła.

FAQ

• Czy ten przewód można stosować na zewnątrz? Przewody typu H07V-K przeznaczone są głównie do pracy wewnątrz budynków w pomieszczeniach suchych. Nie zaleca się ich bezpośredniego wystawiania na działanie promieniowania UV oraz wilgoci bez dodatkowej osłony.
• Jaka jest różnica między LGY a H07V-K? Są to oznaczenia tego samego typu przewodu. LGY to tradycyjne polskie oznaczenie, natomiast H07V-K to oznaczenie według normy zharmonizowanej obowiązującej w całej Unii Europejskiej.
• Czy przewód 4,0 mm² nadaje się do szyny DIN? Tak, po zarobieniu odpowiednią tulejką izolowaną, przewód ten idealnie współpracuje z aparatami modułowymi montowanymi na szynie DIN, takimi jak wyłączniki nadprądowe czy bloki rozdzielcze.
