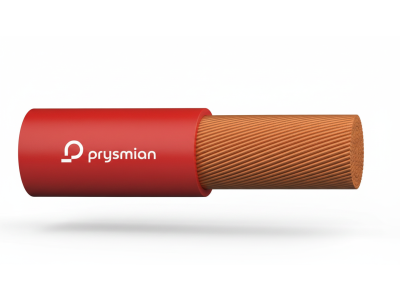

Przewód instalacyjny H07V-K (LGY) 4,0 450/750V, czerwony KRĄŻEK | 20335942 Prysmian

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K, znany szerzej w polskiej nomenklaturze jako LGY, to wysokiej klasy komponent elektroenergetyczny wyprodukowany przez renomowaną firmę Prysmian. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 4,0 mm², co pozwala na bezpieczne i stabilne przesyłanie energii elektrycznej w obwodach o większym obciążeniu prądowym. Izolacja wykonana z polichlorku winylu (PVC) w kolorze czerwonym nie tylko ułatwia identyfikację faz lub konkretnych obwodów w złożonych systemach sterowania, ale również zapewnia doskonałe właściwości dielektryczne.

• Wysoka elastyczność: Dzięki zastosowaniu wielodrutowej żyły miedzianej klasy 5, przewód jest niezwykle giętki, co znacząco ułatwia manewrowanie w ciasnych przestrzeniach szaf rozdzielczych.
• Napięcie znamionowe: Parametr 450/750V predysponuje przewód do pracy w standardowych sieciach niskiego napięcia, gwarantując margines bezpieczeństwa przy skokach napięcia.
• Trwałość izolacji: Zastosowana mieszanka PVC jest odporna na starzenie, co przekłada się na długowieczność instalacji wewnątrzbudynkowych.

Zgodność z Normami

Przewód H07V-K (LGY) 4,0 mm² został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Spełnia on wymagania normy zharmonizowanej (H), co pozwala na jego stosowanie w projektach na terenie całej Unii Europejskiej. Produkt posiada certyfikację potwierdzającą nierozprzestrzenianie płomienia na pojedynczym przewodzie, co jest kluczowe dla zachowania standardów ochrony przeciwpożarowej w budynkach użyteczności publicznej i zakładach przemysłowych.

Zastosowanie

Przewód Prysmian H07V-K znajduje szerokie spektrum zastosowań w branży elektroinstalacyjnej oraz automatyce przemysłowej. Jest idealnym rozwiązaniem do:

• Okablowania rozdzielnic: Wykonywanie połączeń wewnętrznych w szafach sterowniczych i rozdzielczych, gdzie wymagany jest duży promień gięcia.
• Instalacji w kanałach: Stałe układanie w zamkniętych kanałach instalacyjnych oraz rurkach elektroinstalacyjnych (peszlach).
• Urządzeń gospodarstwa domowego: Wykorzystanie jako wewnętrzne przewody połączeniowe w sprzęcie AGD i oświetleniu.
• Montażu podtynkowego i natynkowego: Bezpieczne prowadzenie instalacji w suchych pomieszczeniach, pod warunkiem zapewnienia odpowiedniej osłony mechanicznej.

Należy pamiętać, że bezpośrednie układanie przewodu w korytach kablowych bez dodatkowej osłony lub w ziemi jest niedozwolone.

Wskazówki Montażowe

Aby zapewnić bezawaryjną pracę instalacji, podczas montażu przewodu H07V-K 4,0 mm² należy przestrzegać następujących zasad:

• Zakończenie żył: Ze względu na wielodrutową strukturę żyły (linka), końcówki przewodu muszą być bezwzględnie zakończone tulejkami zaciskowymi. Zapobiega to przecinaniu pojedynczych drucików przez śruby zaciskowe i eliminuje ryzyko wzrostu rezystancji styku.
• Promień gięcia: Należy unikać zbyt ostrych załamań, które mogłyby uszkodzić strukturę miedzi lub izolację PVC.
• Środowisko pracy: Przewód jest przeznaczony do pracy w pomieszczeniach suchych. W miejscach narażonych na wilgoć należy stosować odpowiednie dławnice i puszki o wysokim stopniu ochrony IP.
• Moment dokręcania: W przypadku montażu w aparatach modułowych, należy stosować się do zaleceń producenta aparatury dotyczących momentu dokręcania zacisków (wyrażonego w Nm).

FAQ

1. Czy przewód LGY 4,0 mm² można stosować na zewnątrz?
Nie, przewód H07V-K jest przeznaczony wyłącznie do zastosowań wewnętrznych w suchych pomieszczeniach. Do zastosowań zewnętrznych należy użyć przewodów o odpowiedniej odporności na promieniowanie UV i warunki atmosferyczne.

2. Czy mogę położyć ten przewód bezpośrednio pod tynkiem?
Przewód może być układany pod tynkiem, jednak zaleca się prowadzenie go w rurkach elektroinstalacyjnych, co umożliwia późniejszą wymianę przewodu bez konieczności kucia ścian.

3. Jaka jest różnica między H07V-K a LGY?
H07V-K to oznaczenie według normy zharmonizowanej, natomiast LGY to tradycyjne oznaczenie polskie. Oba terminy odnoszą się do tego samego typu elastycznego przewodu jednożyłowego.
