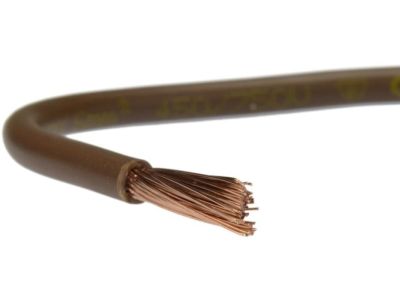

Przewód instalacyjny H07V-K (LGY) 4,0 450/750V, brązowy KRĄŻEK | WCA2101G005DC0O Eltrim

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 4,0 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach zasilania i sterowania. Produkt marki ELTRIM charakteryzuje się miedzianą żyłą wielodrutową giętką klasy 5, co znacząco ułatwia prowadzenie przewodu w ciasnych przestrzeniach, korytkach oraz szafach sterowniczych. Izolacja wykonana z polwinitu (PVC) w kolorze brązowym zapewnia doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne. Napięcie znamionowe 450/750V pozwala na bezpieczną pracę w większości standardowych instalacji niskiego napięcia, a solidna konstrukcja gwarantuje długowieczność i stabilność parametrów elektrycznych.

• Przekrój 4,0 mm²: Pozwala na stabilne przesyłanie energii przy większych obciążeniach prądowych, minimalizując spadki napięcia.
• Giętkość klasy 5: Wielodrutowa budowa żyły miedzianej ułatwia formowanie wiązek i montaż w miejscach wymagających częstych zgięć.
• Izolacja PVC: Polwinitowa powłoka chroni przed czynnikami zewnętrznymi i zapewnia odpowiednią izolację elektryczną.
• Kolorystyka: Brązowa izolacja ułatwia identyfikację fazy w instalacjach wielofazowych.

Zgodność z Normami

Przewód został wykonany zgodnie z normą zharmonizowaną (H), co potwierdza jego wysoką jakość i dopuszczenie do użytku na terenie całej Unii Europejskiej. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: napięcie znamionowe 450/750V (07), izolację polwinitową (V) oraz giętką żyłę wielodrutową (K). Produkt spełnia rygorystyczne wymagania bezpieczeństwa dla przewodów elektroenergetycznych jednożyłowych, co jest kluczowe przy odbiorach technicznych instalacji przemysłowych i domowych.

Zastosowanie

Przewód H07V-K 4,0 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej i automatyce. Jest idealnym rozwiązaniem do:

• Okablowania szaf rozdzielczych i sterowniczych, gdzie wymagana jest duża elastyczność przewodów.
• Układania na stałe w rurach instalacyjnych (peszlach) montowanych na tynku lub pod tynkiem.
• Zastosowań w obwodach sygnalizacyjnych, kontrolnych i pomiarowych.
• Wewnętrznych połączeń w urządzeniach elektrycznych i oprawach oświetleniowych.
• Instalacji o napięciu roboczym do 1000 V prądu zmiennego (lub do 750 V prądu stałego względem ziemi) przy montażu chronionym.

Wskazówki Montażowe

Podczas montażu przewodu LGY 4,0 mm² należy pamiętać o kilku kluczowych zasadach inżynieryjnych. Ze względu na wielodrutową strukturę żyły, końcówki przewodu powinny być zakończone odpowiednio dobranymi tulejkami zaciskowymi, co zapobiega rozwarstwianiu się drucików i gwarantuje pewny styk w zaciskach aparatury modułowej. Przewody te są przeznaczone do układania w zamkniętych systemach osłonowych, takich jak rury instalacyjne lub korytka kablowe. Należy pamiętać, że nie wolno ich układać bezpośrednio w rynnach, na drabinkach kablowych ani w korytarzach otwartych bez dodatkowej osłony mechanicznej. Przy dokręcaniu zacisków w rozdzielnicy należy stosować odpowiedni moment dokręcania zgodny z dokumentacją producenta aparatury.

FAQ

• Czy przewód H07V-K można stosować na zewnątrz bez osłony? Nie, przewody typu LGY są przeznaczone do układania wewnątrz budynków, w rurach instalacyjnych lub zamkniętych korytkach.
• Jaki jest maksymalny prąd dla przekroju 4,0 mm²? Obciążalność prądowa zależy od sposobu ułożenia i temperatury otoczenia, jednak przekrój 4,0 mm² jest standardowo stosowany w obwodach o większym zapotrzebowaniu na moc, np. do zasilania gniazd siłowych lub odbiorników o dużej mocy.
• Czy ten przewód nadaje się do układania bezpośrednio w ziemi? Nie, izolacja polwinitowa (V) nie jest przystosowana do bezpośredniego kontaktu z gruntem i wilgocią panującą w ziemi.
