Przewód instalacyjny H07V-K (LGY) 4,0 450/750V, brązowy KRĄŻEK | G-106018 TF Kable

Opis i Kluczowe Cechy

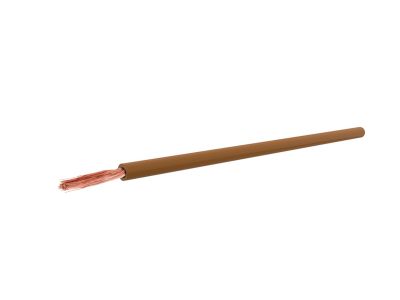

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 4,0 mm² to wysokiej klasy komponent elektroenergetyczny, wyprodukowany przez renomowaną markę TF-Kable. Oznaczenie H07V-K wskazuje na wykonanie według normy zharmonizowanej (H) na napięcie znamionowe 450/750V (07), w izolacji polwinitowej (V) z żyłą miedzianą wielodrutową giętką (K). Dzięki zastosowaniu miedzi o wysokiej czystości, przewód charakteryzuje się doskonałą przewodnością elektryczną oraz odpornością na zmęczenie materiałowe wynikające z wielokrotnego zginania.

• Przekrój 4,0 mm²: Pozwala na bezpieczne przesyłanie większych prądów roboczych, co jest kluczowe w obwodach zasilających i sterowniczych o podwyższonym obciążeniu.
• Giętkość klasy 5: Wielodrutowa konstrukcja żyły (LGY) znacząco ułatwia manewrowanie przewodem w ciasnych przestrzeniach szaf sterowniczych i korytek.
• Izolacja PVC: Wytrzymała powłoka polwinitowa zapewnia skuteczną ochronę dielektryczną oraz odporność na typowe czynniki mechaniczne.
• Kolorystyka: Brązowa izolacja ułatwia identyfikację fazy w instalacjach wielofazowych, zwiększając przejrzystość układu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w oparciu o rygorystyczne normy zharmonizowane, co gwarantuje pełne bezpieczeństwo użytkowania w profesjonalnych instalacjach elektrycznych. Przewód spełnia wymagania dla napięć znamionowych 450/750V, a w przypadku instalacji wewnątrz urządzeń, rozdzielni i opraw oświetleniowych, dopuszczalne jest napięcie robocze do 1000V prądu zmiennego (AC) lub do 750V prądu stałego (DC) w stosunku do ziemi. Zgodność z systemem klasyfikacji przewodów ułatwia projektowanie instalacji zgodnie z europejskimi standardami bezpieczeństwa.

Zastosowanie

Przewód H07V-K 4,0 mm² znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie. Jest idealnym rozwiązaniem do:

• Wykonywania połączeń wewnątrz rozdzielnic elektrycznych, szaf sterowniczych i aparatury modułowej.
• Układania na stałe w rurach instalacyjnych (peszlach) montowanych na tynku lub pod tynkiem.
• Instalacji w zamkniętych korytkach kablowych oraz systemach kanałów elektroinstalacyjnych.
• Okablowania wewnętrznego w urządzeniach elektrycznych i oprawach oświetleniowych.
• Obwodów sygnalizacyjnych i kontrolnych wymagających większego przekroju żyły roboczej.

Wskazówki Montażowe

Podczas montażu przewodu LGY 4,0 mm² należy pamiętać o kilku kluczowych zasadach inżynieryjnych. Ze względu na wielodrutową strukturę żyły, konieczne jest stosowanie odpowiednich tulejek zaciskowych (izolowanych lub nieizolowanych) przed umieszczeniem przewodu w zaciskach śrubowych lub sprężynowych aparatów elektrycznych. Zapobiega to rozwarstwianiu się drucików i gwarantuje stabilny moment dokręcania oraz minimalną rezystancję styku. Należy pamiętać, że przewodów tych nie wolno układać bezpośrednio w rynnach, drabinkach lub otwartych korytarzach kablowych bez dodatkowej osłony mechanicznej. Minimalny promień gięcia powinien być dostosowany do średnicy zewnętrznej przewodu, aby nie uszkodzić struktury izolacji.

FAQ

• Czy przewód H07V-K można stosować na zewnątrz? Przewód przeznaczony jest głównie do zastosowań wewnętrznych w rurach lub urządzeniach. Nie posiada on izolacji odpornej na bezpośrednie działanie promieniowania UV i warunków atmosferycznych bez dodatkowej osłony.
• Jaka jest różnica między LGY a H07V-K? Są to oznaczenia tego samego typu przewodu – LGY to polskie oznaczenie tradycyjne, natomiast H07V-K to oznaczenie zgodne z normą zharmonizowaną.
• Czy mogę użyć tego przewodu do zasilania silnika? Tak, o ile parametry prądowe silnika oraz sposób ułożenia przewodu (np. w peszlu) są zgodne z projektem instalacji i dopuszczalną obciążalnością długotrwałą dla przekroju 4,0 mm².
