Przewód instalacyjny H07V-K (LGY) 35 450/750V, żółto-zielony BĘBEN | 20210167 Prysmian

Opis i Kluczowe Cechy

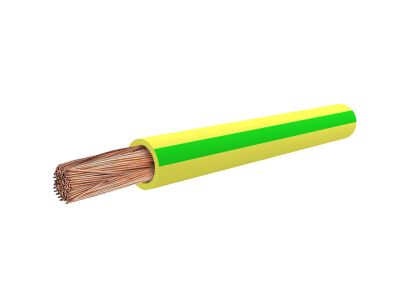

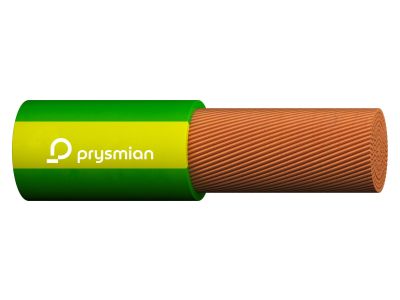

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 35 mm² to wysokiej klasy rozwiązanie od renomowanego producenta Prysmian, zaprojektowane z myślą o profesjonalnych systemach elektroenergetycznych. Charakteryzuje się on elastyczną, wielodrutową żyłą miedzianą klasy 5, co znacząco ułatwia manewrowanie przewodem w ciasnych przestrzeniach szaf sterowniczych i rozdzielnic. Izolacja wykonana ze specjalnie dobranego polichlorku winylu (PVC) w kolorze żółto-zielonym jednoznacznie identyfikuje przewód jako ochronny (PE), co jest kluczowe dla bezpieczeństwa instalacji elektrycznej.

• Napięcie znamionowe: Przewód pracuje przy napięciu 450/750V, co pozwala na jego szerokie zastosowanie w instalacjach siłowych i sterowniczych.
• Wysoka elastyczność: Dzięki konstrukcji wielodrutowej (LGY), promień gięcia jest znacznie mniejszy niż w przypadku przewodów sztywnych, co redukuje ryzyko uszkodzenia żyły podczas układania.
• Trwałość izolacji: Powłoka PVC zapewnia doskonałe właściwości dielektryczne oraz odporność na starzenie w warunkach wewnętrznych.
• Logistyka: Produkt dostarczany na bębnie, co ułatwia odwijanie i minimalizuje ryzyko splątania przewodu na placu budowy lub w warsztacie prefabrykacji.

Zgodność z Normami

Przewód H07V-K produkowany przez Prysmian spełnia rygorystyczne normy europejskie i krajowe, co gwarantuje najwyższą jakość i bezpieczeństwo użytkowania. Oznaczenie H07V-K jest zgodne z normą zharmonizowaną (HAR), co potwierdza parametry techniczne takie jak grubość izolacji oraz czystość miedzi użytej do produkcji żył. Produkt jest zgodny z dyrektywą niskonapięciową LVD oraz spełnia wymagania w zakresie bezpieczeństwa pożarowego dla instalacji wewnętrznych.

Zastosowanie

Przewód LGY 35 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym wyborem do:

• Okablowania rozdzielnic: Wykonywanie połączeń wyrównawczych oraz mostkowania szyn w szafach rozdzielczych i sterowniczych.
• Instalacji w kanałach: Układanie w zamkniętych kanałach instalacyjnych oraz rurkach elektroinstalacyjnych (podtynkowych i natynkowych).
• Urządzeń gospodarstwa domowego: Wewnętrzne połączenia w urządzeniach wymagających wysokiej obciążalności prądowej i elastyczności połączeń.
• Ochrony przeciwporażeniowej: Jako główny przewód ochronny w budownictwie mieszkaniowym i przemysłowym.

Ważna uwaga techniczna: Bezpośrednie układanie przewodu w torach kablowych bez dodatkowej osłony jest niedozwolone.

Wskazówki Montażowe

Podczas montażu przewodu H07V-K 35 mm² należy zwrócić szczególną uwagę na odpowiednie zakończenie żyły. Ze względu na wielodrutową strukturę (linka), konieczne jest zastosowanie tulejek zaciskowych (izolowanych lub nieizolowanych), co zapobiega rozwarstwianiu się drucików miedzi i gwarantuje stabilny styk elektryczny. Należy przestrzegać dopuszczalnych promieni gięcia, aby nie osłabić struktury krystalicznej miedzi. Montaż powinien odbywać się w suchych pomieszczeniach; w przypadku instalacji podtynkowych należy stosować odpowiednie rurki osłonowe (peszle).

FAQ

• Czy ten przewód można kłaść bezpośrednio w ziemi? Nie, przewód H07V-K (LGY) jest przeznaczony wyłącznie do instalacji wewnętrznych w osłonach. Do układania w ziemi należy stosować kable typu YKY.
• Jaki jest dopuszczalny prąd obciążenia dla przekroju 35 mm²? Obciążalność prądowa zależy od sposobu ułożenia i temperatury otoczenia, jednak przekrój 35 mm² pozwala na przesyłanie znacznych mocy, typowych dla głównych zasilań rozdzielnic piętrowych.
• Czy kolor żółto-zielony może być użyty jako przewód fazowy? Absolutnie nie. Zgodnie z normami SEP i IEC, kolor żółto-zielony jest zarezerwowany wyłącznie dla przewodu ochronnego (PE) lub wyrównawczego.
