Przewód instalacyjny H07V-K (LGY) 25 450/750V, brązowy BĘBEN | WCA2101K005DC0O Eltrim

Opis i Kluczowe Cechy

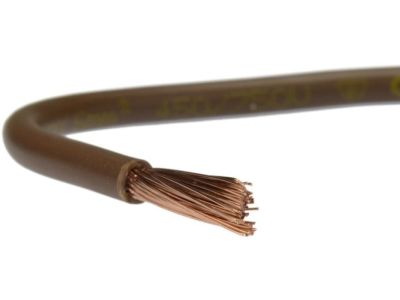

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 25 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach zasilania i sterowania. Produkt marki ELTRIM charakteryzuje się miedzianą żyłą wielodrutową giętką klasy 5, co w połączeniu z izolacją polwinitową (PVC) gwarantuje doskonałą elastyczność oraz odporność na uszkodzenia mechaniczne podczas układania. Napięcie znamionowe 450/750V pozwala na bezpieczną pracę w większości standardowych instalacji przemysłowych i domowych. Brązowy kolor izolacji ułatwia identyfikację fazy w systemach wielofazowych, co jest kluczowe dla zachowania standardów bezpieczeństwa i przejrzystości w szafach sterowniczych.

• Przekrój 25 mm²: Pozwala na stabilne przesyłanie wysokich prądów, minimalizując spadki napięcia w instalacji.
• Konstrukcja H07V-K: Zgodna z normą zharmonizowaną (H), na napięcie 450/750V (07), w izolacji polwinitowej (V) z żyłą giętką (K).
• Wysoka elastyczność: Ułatwia manewrowanie przewodem w ciasnych przestrzeniach rozdzielnic i korytek.
• Odporność termiczna: Izolacja PVC zapewnia stabilną pracę w standardowych temperaturach roboczych instalacji wnętrzowych.

Zgodność z Normami

Przewód został wykonany zgodnie z rygorystycznymi normami zharmonizowanymi, co potwierdza oznaczenie H07V-K. Spełnienie tych standardów gwarantuje pełną kompatybilność z osprzętem elektroinstalacyjnym stosowanym w całej Unii Europejskiej. Produkt przeszedł testy w zakresie wytrzymałości dielektrycznej oraz odporności izolacji, co czyni go bezpiecznym wyborem dla wymagających aplikacji przemysłowych. Zastosowanie miedzi o wysokiej czystości zapewnia optymalną przewodność elektryczną zgodną z obowiązującymi przepisami budowlanymi i energetycznymi.

Zastosowanie

Przewód LGY 25 mm² znajduje szerokie zastosowanie w sektorze elektroenergetycznym i automatyce. Jest idealnym rozwiązaniem do:

• Wykonywania połączeń wewnątrz rozdzielnic prądowych i szaf sterowniczych, gdzie wymagana jest duża obciążalność prądowa.
• Układania na stałe w rurach instalacyjnych (peszlach) montowanych na tynku lub pod tynkiem.
• Okablowania urządzeń oświetleniowych oraz maszyn przemysłowych.
• Zastosowań w obwodach sygnalizacyjnych i kontrolnych przy napięciu roboczym do 1000 V prądu zmiennego (lub do 750 V prądu stałego względem ziemi).
• Montażu w zamkniętych korytkach kablowych chroniących przed bezpośrednim wpływem czynników zewnętrznych.

Wskazówki Montażowe

Podczas instalacji przewodu H07V-K 25 mm² należy pamiętać o kilku kluczowych zasadach inżynieryjnych:

• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury wielodrutowej żyły miedzianej.
• Zakończenie żył: Ze względu na giętką strukturę żyły (linka), końcówki przewodu muszą być bezwzględnie zakończone tulejkami zaciskowymi przed montażem w zaciskach śrubowych.
• Ograniczenia: Przewodów tych nie wolno układać bezpośrednio w rynnach, drabinkach ani otwartych korytarzach kablowych bez dodatkowej osłony.
• Moment dokręcania: W rozdzielnicach należy stosować odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.

FAQ

1. Czy przewód H07V-K 25 mm² może być stosowany na zewnątrz?
Nie, przewody typu LGY (H07V-K) są przeznaczone do układania na stałe wewnątrz pomieszczeń, w rurach instalacyjnych lub wewnątrz urządzeń. Nie posiadają izolacji odpornej na promieniowanie UV i bezpośrednie działanie warunków atmosferycznych.

2. Jaka jest różnica między LGY a H07V-K?
LGY to starsze, polskie oznaczenie, natomiast H07V-K to oznaczenie według normy zharmonizowanej. W praktyce oba terminy odnoszą się do tego samego typu giętkiego przewodu jednożyłowego w izolacji PVC.

3. Czy mogę użyć tego przewodu do podłączenia falownika?
Tak, ze względu na swoją elastyczność i przekrój 25 mm², przewód ten jest często wybierany do wykonywania połączeń wewnątrz szaf z falownikami i aparatami modułowymi, o ile prąd znamionowy urządzenia nie przekracza obciążalności długotrwałej przewodu.
