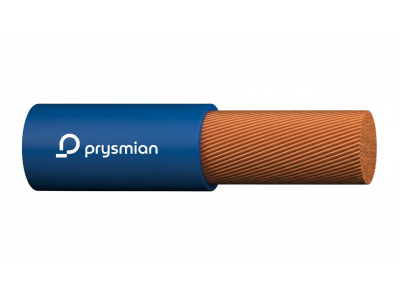

Przewód instalacyjny H07V-K (LGY) 2,5 450/750V, niebieski KRĄŻEK | 20335939 Prysmian

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K, znany szerzej w polskiej nomenklaturze jako LGY, to wysokiej klasy komponent elektroenergetyczny wyprodukowany przez renomowaną markę Prysmian. Charakteryzuje się on przekrojem znamionowym wynoszącym 2,5 mm², co pozwala na stabilne przesyłanie energii elektrycznej w obwodach o napięciu znamionowym 450/750V. Kluczowym atutem tego produktu jest jego elastyczność (klasa 5), uzyskana dzięki zastosowaniu wielodrutowej żyły miedzianej. Taka konstrukcja znacząco ułatwia manewrowanie przewodem w ciasnych przestrzeniach oraz minimalizuje ryzyko uszkodzenia mechanicznego podczas formowania wiązek.

• Napięcie znamionowe: 450/750V, co gwarantuje bezpieczną pracę w standardowych instalacjach niskiego napięcia.
• Izolacja PVC: Wysokiej jakości polichlorek winylu zapewnia doskonałe właściwości dielektryczne oraz odporność na starzenie.
• Kolorystyka: Niebieska izolacja ułatwia identyfikację toru neutralnego (N) w instalacjach prądu przemiennego, co jest kluczowe dla zachowania standardów bezpieczeństwa.
• Forma pakowania: Wygodny krążek ułatwia odwijanie i zapobiega plątaniu się przewodu podczas prac montażowych.

Zgodność z Normami

Przewód H07V-K (LGY) 2,5 marki Prysmian został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Produkt spełnia wymagania normy zharmonizowanej (H), co pozwala na jego stosowanie w projektach na terenie całej Unii Europejskiej. Izolacja przewodu wykazuje właściwości samogasnące i nierozprzestrzeniające płomienia, co jest zgodne z aktualnymi przepisami przeciwpożarowymi dotyczącymi instalacji wewnątrz budynków.

Zastosowanie

Produkt znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym rozwiązaniem do:

• Okablowania rozdzielnic: Dzięki wysokiej elastyczności doskonale nadaje się do wykonywania połączeń wewnątrz szaf sterowniczych i skrzynek rozdzielczych.
• Instalacji w kanałach: Przeznaczony do układania w rurkach elektroinstalacyjnych (peszlach) oraz zamkniętych kanałach instalacyjnych.
• Urządzeń domowych: Wykorzystywany jako wewnętrzne okablowanie w sprzęcie AGD oraz oprawach oświetleniowych.
• Montażu podtynkowego i natynkowego: Może być stosowany w suchych pomieszczeniach, pod warunkiem umieszczenia w odpowiednich osłonach izolacyjnych.

Ważne: Bezpośrednie układanie przewodu w korytach kablowych bez dodatkowej osłony lub bezpośrednio w ziemi jest niedozwolone.

Wskazówki Montażowe

Aby zapewnić długowieczność instalacji i bezpieczeństwo styków, podczas montażu należy przestrzegać następujących zasad:

• Zakończenie żył: Ze względu na wielodrutową strukturę żyły (linka), końcówki przewodu muszą być bezwzględnie zakończone tulejkami kablowymi przed umieszczeniem ich w zaciskach śrubowych.
• Promień gięcia: Należy unikać zbyt ostrych załamań, które mogłyby osłabić strukturę miedzi lub uszkodzić izolację PVC.
• Temperatura pracy: Montaż powinien odbywać się w temperaturach dodatnich, aby uniknąć pękania izolacji, natomiast dopuszczalna temperatura pracy żyły wynosi do +70°C.
• Moment dokręcania: W przypadku stosowania w aparatach modułowych, należy stosować się do momentów dokręcania zalecanych przez producenta aparatury, aby nie uszkodzić struktury linki.

FAQ

1. Czy przewód LGY 2,5 można kłaść bezpośrednio pod tynkiem?
Nie, przewód H07V-K (LGY) wymaga prowadzenia w rurkach elektroinstalacyjnych lub zamkniętych kanałach. Nie jest przeznaczony do bezpośredniego zatapiania w tynku bez osłony.

2. Jaka jest różnica między H07V-K a LGY?
H07V-K to oznaczenie według normy zharmonizowanej, natomiast LGY to tradycyjne oznaczenie polskie. Oba terminy odnoszą się do tego samego typu elastycznego przewodu jednożyłowego.

3. Czy kolor niebieski jest obowiązkowy dla przewodu neutralnego?
Tak, zgodnie z normą PN-HD 60364, kolor niebieski jest zarezerwowany dla przewodu neutralnego (N) i jest to standard powszechnie wymagany w instalacjach elektrycznych.
