Przewód instalacyjny H07V-K (LGY) 2,5 450/750V, biały KRĄŻEK | 5907702813806 EK Elektrokabel

Opis i Kluczowe Cechy

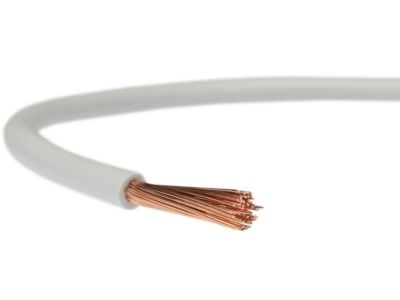

Przewód instalacyjny H07V-K, znany szerzej w polskiej nomenklaturze jako LGY, to wysokiej klasy jednożyłowy przewód elektroenergetyczny wyprodukowany przez renomowaną firmę EK Elektrokabel. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 2,5 mm², co pozwala na stabilne i bezpieczne przesyłanie energii w obwodach o napięciu znamionowym 450/750V. Konstrukcja oparta jest na miedzianej żyle wielodrutowej giętkiej klasy 5, co znacząco ułatwia manewrowanie przewodem w ciasnych przestrzeniach rozdzielnic oraz korytek instalacyjnych.

• Oznaczenie H07V-K: Wykonanie według normy zharmonizowanej (H), na napięcie 450/750V (07), w izolacji polwinitowej (V) z żyłą giętką (K).
• Wysoka elastyczność: Miedziana linka zapewnia odporność na wielokrotne zginanie, co jest kluczowe przy prefabrykacji szaf sterowniczych.
• Izolacja PVC: Specjalnie dobrany polwinit izolacyjny gwarantuje doskonałe właściwości dielektryczne oraz odporność na starzenie mechaniczne.
• Kolorystyka: Biała powłoka ułatwia identyfikację konkretnych obwodów w złożonych systemach automatyki i sterowania.

Zgodność z Normami

Przewód został zaprojektowany i wykonany w ścisłym oparciu o europejskie normy zharmonizowane, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania w profesjonalnych instalacjach elektrycznych. Spełnienie rygorystycznych wymogów technicznych pozwala na stosowanie go w projektach wymagających certyfikowanych komponentów o określonej klasie reakcji na ogień oraz wytrzymałości napięciowej. Produkt jest dopuszczony do pracy przy napięciu roboczym do 1000 V prądu zmiennego (AC) lub do 750 V prądu stałego (DC) w stosunku do ziemi, pod warunkiem zastosowania wewnątrz urządzeń lub w osłonach oświetleniowych.

Zastosowanie

Przewód LGY 2,5 mm² znajduje szerokie spektrum zastosowań w branży elektroinstalacyjnej i przemysłowej. Jest idealnym rozwiązaniem do:

• Prefabrykacji rozdzielnic: Wykonywanie połączeń wewnętrznych w szafach rozdzielczych i sterowniczych.
• Obwodów sygnalizacyjnych: Stabilne przesyłanie sygnałów w systemach kontrolnych i automatyce budynkowej.
• Instalacji podtynkowych i natynkowych: Układanie w rurach instalacyjnych (peszlach) oraz zamkniętych korytkach kablowych.
• Oświetlenia: Okablowanie wewnętrzne opraw oświetleniowych i systemów zasilania awaryjnego.

Ważne: Przewodu nie należy układać bezpośrednio w rynnach, drabinkach lub otwartych korytarzach kablowych bez dodatkowej osłony mechanicznej.

Wskazówki Montażowe

Podczas montażu przewodu H07V-K 2,5 mm² należy zwrócić szczególną uwagę na odpowiednie przygotowanie końcówek żyły. Ze względu na wielodrutową strukturę miedzi, zaleca się stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych), co zapobiega rozwarstwianiu się drucików i gwarantuje pewny styk elektryczny w zaciskach śrubowych lub sprężynowych. Należy przestrzegać dopuszczalnych promieni gięcia, aby nie uszkodzić struktury izolacji PVC. Przewód powinien być układany w temperaturach otoczenia zgodnych z kartą katalogową producenta, co eliminuje ryzyko pękania izolacji podczas prac instalacyjnych.

FAQ

• Czy ten przewód można kłaść bezpośrednio w tynku? Nie, przewody typu LGY (H07V-K) powinny być układane w rurach instalacyjnych lub zamkniętych korytkach. Nie są przeznaczone do bezpośredniego zalewania betonem lub tynkiem bez osłony.
• Jaki jest maksymalny prąd dla przekroju 2,5 mm²? Obciążalność prądowa zależy od sposobu ułożenia i temperatury otoczenia, jednak standardowo dla 2,5 mm² w instalacjach domowych przyjmuje się zabezpieczenie nadprądowe do 16A-20A.
• Czy biały kolor izolacji ma znaczenie techniczne? Kolor służy głównie do identyfikacji faz lub obwodów. W instalacjach trójfazowych biały przewód jest często wykorzystywany jako przewód sterowniczy lub pomocniczy.
