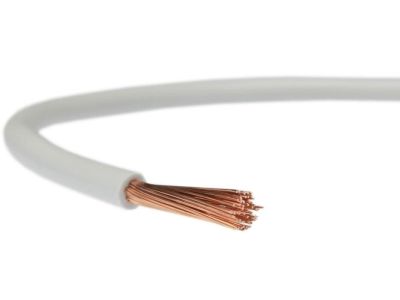

Przewód instalacyjny H07V-K (LGY) 2,5 450/750V biały /100m/ KRĄŻEK | 4520052 Lapp Kabel

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o symbolu 4520052 to uniwersalny przewód jednożyłowy z żyłą miedzianą wielodrutową (klasa 5), w izolacji polwinitowej, przeznaczony do układania na stałe w rurkach instalacyjnych i zamkniętych kanałach. Dzięki przekrojowi 2,5 mm² oraz napięciu znamionowemu 450/750 V zapewnia bezpieczną i niezawodną pracę w obwodach niskiego napięcia. Dostarczany w formie krążka o długości 100 m.

• Żyła miedziana wielodrutowa giętka (klasa 5): ułatwia układanie w ciasnych przestrzeniach i przy wielokrotnych wygięciach bez ryzyka uszkodzenia.
• Napięcie znamionowe 450/750 V: umożliwia bezpieczne stosowanie w typowych instalacjach niskiego napięcia – od rozdzielnic po sterowanie.
• Przekrój 2,5 mm²: zapewnia odpowiednią obciążalność prądową dla obwodów oświetleniowych, gniazd wtykowych i układów sterowania.
• Izolacja polwinitowa (PVC): odporna na ścieranie, działanie czynników chemicznych oraz wysoką temperaturę otoczenia, co gwarantuje trwałość instalacji.
• Długość 100 m na krążku: ułatwia logistykę i zapewnia wystarczający zapas dla średniej wielkości instalacji bez konieczności łączenia odcinków.

Zgodność z Normami

Przewód wykonany zgodnie z normą zharmonizowaną H07V-K, co potwierdza oznaczenie H (harmonizowana). Posiada certyfikat CE, potwierdzający zgodność z odpowiednimi dyrektywami Unii Europejskiej, w tym dyrektywą niskonapięciową. Przeznaczony do stosowania w instalacjach elektrycznych zgodnych z wymaganiami norm PN i IEC.

Zastosowanie

Przewód H07V-K jest wszechstronnym elementem instalacji elektrycznych, szczególnie zalecanym do okablowania wewnątrz urządzeń i rozdzielnic. Sprawdzi się w następujących scenariuszach:

• Układanie na stałe w rurkach instalacyjnych oraz w zamkniętych kanałach kablowych w budynkach mieszkalnych i przemysłowych.
• Okablowanie tablic rozdzielczych i szaf sterowniczych – żyła giętka ułatwia prowadzenie przewodów w ciasnych przestrzeniach.
• Podłączanie urządzeń elektroenergetycznych i sterowniczych wewnątrz obudów – bezpieczne połączenia o wysokiej niezawodności.
• Instalacje podtynkowe i natynkowe w pomieszczeniach suchych z zastosowaniem rur izolacyjnych.

Wskazówki Montażowe

Montaż przewodu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Przewód układać w rurkach lub kanałach kablowych z zachowaniem minimalnego promienia gięcia (zgodnie z dokumentacją producenta). Przy zaciskaniu końcówek stosować odpowiednie narzędzia i tulejki. Przekrój przewodu dobrać do prądu obciążenia i warunków chłodzenia – dla 2,5 mm² standardowo zalecane zabezpieczenie do 16 A (w zależności od sposobu ułożenia). Po zakończeniu prac sprawdzić ciągłość i izolację zgodnie z normami.

FAQ

• Czy przewód H07V-K nadaje się do stosowania na zewnątrz? Nie – przewód przeznaczony jest do układania wewnątrz pomieszczeń suchych, w rurkach lub kanałach zamkniętych. W warunkach zewnętrznych należy stosować przewody odporne na promieniowanie UV i wilgoć, np. YKY.
• Jaki rodzaj żyły ma ten przewód – linka czy drut? Żyła jest wielodrutowa giętka (klasa 5), co oznacza, że składa się z wielu cienkich drucików, co ułatwia gięcie i układanie w porównaniu do żyły jednożytnej (drut).
• Jakie maksymalne obciążenie prądowe mogę zastosować dla przewodu 2,5 mm² H07V-K? Wartość obciążalności prądowej zależy od sposobu ułożenia i temperatury otoczenia. Dla typowej instalacji w rurce przy 30°C dopuszczalne obciążenie wynosi około 20 A, ale zawsze należy stosować zabezpieczenia nadprądowe zgodne z normami. Dla obwodów gniazd wtykowych najczęściej stosuje się zabezpieczenie 16 A.
