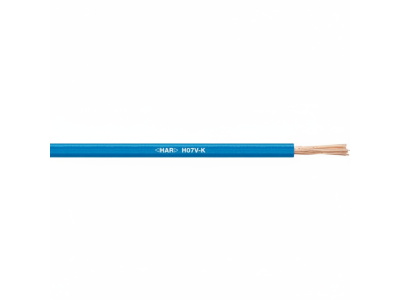

Przewód instalacyjny H07V-K (LGY) 70 niebieski /500m/ SZPULA | 4521024 Lapp Kabel

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju 70 mm² w kolorze niebieskim (symbol 4521024) to jednżyłowy przewód z żyłą miedzianą wielodrutową giętką, zaprojektowany do układania na stałe w instalacjach elektrycznych. Izolacja z polwinitu (PVC) zapewnia odporność na działanie wilgoci, olejów i większości chemikaliów, a giętka konstrukcja ułatwia montaż w trudno dostępnych miejscach.

• Napięcie znamionowe 300/500V: Przystosowany do standardowych instalacji niskiego napięcia w budynkach mieszkalnych i przemysłowych.
• Miedziana żyła wielodrutowa giętka (K): Umożliwia łatwe prowadzenie przewodu w instalacjach wymagających giętkich połączeń, minimalizując ryzyko uszkodzeń mechanicznych.
• Izolacja z polwinitu (V): Odporna na działanie wilgoci, olejów i wielu substancji chemicznych, co zapewnia trwałość i niezawodność połączeń.
• Kolor niebieski żyły: Standardowe oznaczenie dla przewodów neutralnych w instalacjach jednofazowych, zgodne z normami kolorystyki przewodów.
• 500m na szpuli: Duża ilość materiału pozwala na zrealizowanie dłuższych odcinków instalacji bez konieczności łączenia przewodów.

Zgodność z Normami

Przewód H07V-K spełnia wymagania normy PN-EN 50525-2-31 (H07V-K) oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa dla przewodów instalacyjnych do układania na stałe.

Zastosowanie

Przewód H07V-K 70 mm² znajduje szerokie zastosowanie w instalacjach elektrycznych, gdzie wymagane jest przesyłanie dużych prądów przy zachowaniu elastyczności i odporności na warunki środowiskowe.

• Układanie w rurkach instalacyjnych i kanałach kablowych w budynkach mieszkalnych i przemysłowych.
• Okablowanie tablic rozdzielczych i szaf sterowniczych – trwałe i pewne połączenia.
• Instalacje podtynkowe i natynkowe w suchych oraz wilgotnych pomieszczeniach (zgodnie z warunkami układania określanymi przez normy).
• Wewnętrzne okablowanie maszyn i urządzeń elektroenergetycznych, gdzie wymagana jest giętkość i odporność na drgania.

Wskazówki Montażowe

Montaż przewodu powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Przewód układać zgodnie z wymaganiami normy PN-EN 50525-2-31, zachowując odpowiednie promienie gięcia (minimalny promień gięcia wynosi 4-krotność średnicy zewnętrznej przewodu). Unikać przeciągania przewodu przez ostre krawędzie. Podczas układania w rurkach instalacyjnych należy zachować wolny przekrój co najmniej 40% średnicy rurki. Przewód mocować za pomocą odpowiednich uchwytów lub opasek kablowych, zapewniając stabilność mechaniczną.

FAQ

• Czy przewód H07V-K 70 mm² można stosować w instalacjach zewnętrznych? Przewód jest przeznaczony do układania w suchych lub wilgotnych pomieszczeniach wewnątrz budynków. Do instalacji zewnętrznych należy stosować przewody o odpowiedniej klasie izolacji i stopniu ochrony IP, zgodnie z lokalnymi przepisami.
• Jakie jest maksymalne obciążenie prądowe przewodu 70 mm²? Maksymalne obciążenie prądowe zależy od warunków układania i temperatury otoczenia. W typowych warunkach (układanie w powietrzu, temperatura otoczenia 30°C) dopuszczalny prąd wynosi około 245A (wg normy PN-HD 60364-5-52). Dokładne wartości należy sprawdzić w dokumentacji technicznej.
• Czy przewód można ciąć na mniejsze odcinki? Tak, przewód można ciąć na odcinki zgodnie z potrzebami instalacji. Należy jednak pamiętać o odpowiednim zabezpieczeniu końcówek (np. za pomocą tulejek zaciskowych) i zachowaniu minimalnego promienia gięcia.
