Przewód instalacyjny H07V-K (LGY) 16 450/750V, żółto-zielony KRĄŻEK | 5901854405957 Elpar

Opis i Kluczowe Cechy

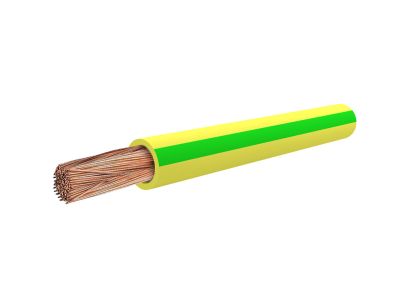

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 16 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach rozdzielczych i sterowniczych. Produkt marki ELPAR charakteryzuje się konstrukcją opartą na miedzianej, wielodrutowej żyle giętkiej klasy 5, co znacząco ułatwia profilowanie przewodu w ciasnych przestrzeniach szaf sterowniczych oraz korytach kablowych. Izolacja wykonana ze specjalistycznego polwinitu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność na starzenie mechaniczne.

• Napięcie znamionowe: Przewód pracuje w szerokim zakresie napięć 450/750V, co pozwala na jego bezpieczne stosowanie w większości instalacji niskiego napięcia.
• Żyła miedziana: Wykonanie z czystej miedzi gwarantuje niską rezystancję i minimalne straty energii podczas przesyłu prądu.
• Kolorystyka ochronna: Żółto-zielona barwa izolacji jednoznacznie identyfikuje przewód jako ochronny (PE), co jest kluczowe dla bezpieczeństwa i zgodności z dokumentacją techniczną.
• Elastyczność: Oznaczenie 'K' potwierdza wysoką giętkość, co redukuje ryzyko uszkodzenia żyły przy wielokrotnym zginaniu podczas montażu.

Zgodność z Normami

Produkt został wykonany zgodnie z normą zharmonizowaną (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa i jakości. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: napięcie 450/750V (07), izolację polwinitową (V) oraz giętką strukturę żyły (K). Przewód spełnia rygorystyczne wymagania dotyczące instalacji wewnątrz urządzeń elektroenergetycznych oraz systemów sterowania, zapewniając długotrwałą i bezawaryjną eksploatację w środowisku przemysłowym.

Zastosowanie

Przewód LGY 16 mm² znajduje szerokie zastosowanie w sektorze elektroinstalacyjnym i automatyce przemysłowej. Jest idealnym rozwiązaniem do:

• Okablowania tablic rozdzielczych i szaf sterowniczych, gdzie wymagana jest wysoka obciążalność prądowa przy zachowaniu elastyczności połączeń.
• Układania na stałe w rurkach instalacyjnych (peszlach) oraz podobnych układach zamkniętych.
• Wykonywania połączeń wyrównawczych i ochronnych wewnątrz budynków.
• Montażu wewnątrz urządzeń elektroenergetycznych, gdzie przewód jest stale zabezpieczony przed uszkodzeniami mechanicznymi.
• Instalacji w pomieszczeniach suchych, zarówno w montażu natynkowym, jak i podtynkowym w rurach izolacyjnych.

Wskazówki Montażowe

Podczas instalacji przewodu H07V-K 16 mm² należy zwrócić szczególną uwagę na odpowiedni dobór końcówek tulejkowych. Ze względu na wielodrutową strukturę żyły, zaleca się stosowanie prasek o odpowiednim profilu zacisku, co zapewni optymalny styk elektryczny i zapobiegnie utlenianiu się miedzi. Przy układaniu w korytach kablowych należy zachować odpowiedni promień gięcia, aby nie naruszyć struktury izolacji polwinitowej. Przewód jest dedykowany do pracy w środowisku suchym; w przypadku instalacji w rurkach podtynkowych należy upewnić się, że system jest szczelny i zabezpieczony przed kondensacją wilgoci.

FAQ

• Czy ten przewód można stosować bezpośrednio w tynku? Nie, przewody typu LGY (H07V-K) powinny być układane w rurkach instalacyjnych lub korytach. Nie są przeznaczone do bezpośredniego zalewania betonem lub tynkiem bez osłony.
• Jaka jest różnica między LGY a DY? LGY (H07V-K) posiada żyłę giętką (linkę), natomiast DY (H07V-U) posiada żyłę sztywną (drut). LGY jest znacznie łatwiejszy w montażu w szafach rozdzielczych.
• Czy kolor żółto-zielony może być użyty jako przewód fazowy? Absolutnie nie. Zgodnie z normami SEP i międzynarodowymi standardami, kolor żółto-zielony jest zarezerwowany wyłącznie dla przewodu ochronnego (PE).
