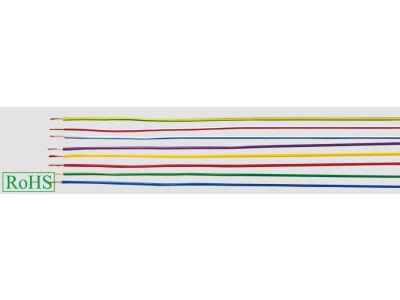

Przewód instalacyjny H07V-K (LGY) 16 450/750V żółto-zielony /100m/ KRĄŻEK | 29210 Helukabel

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 16 mm² to wysokiej klasy komponent elektroenergetyczny, wyprodukowany przez renomowaną firmę Helukabel. Jest to przewód jednożyłowy, giętki (linka), który charakteryzuje się doskonałą elastycznością, co znacząco ułatwia prowadzenie tras kablowych w miejscach o ograniczonej przestrzeni. Izolacja wykonana ze specjalnie dobranego polichlorku winylu (PVC) zapewnia wysoką odporność mechaniczną oraz doskonałe właściwości dielektryczne. Przekrój 16 mm² pozwala na bezpieczne przesyłanie znacznych prądów, co czyni go idealnym rozwiązaniem do budowy głównych połączeń wyrównawczych oraz mostkowania w rozdzielnicach niskiego napięcia.

• Napięcie znamionowe: 450/750V, co pozwala na pracę w instalacjach o napięciu roboczym do 1000V AC lub 750V DC względem ziemi.
• Kolorystyka: Żółto-zielona izolacja jednoznacznie identyfikuje przewód jako ochronny (PE), co jest kluczowe dla bezpieczeństwa i zgodności z przepisami SEP.
• Budowa żyły: Miedziana linka wielodrutowa, zapewniająca wysoką giętkość klasy 5.
• Odporność: Izolacja PVC jest samogasnąca i nierozprzestrzeniająca płomienia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w oparciu o rygorystyczne normy europejskie i międzynarodowe, co gwarantuje powtarzalność parametrów technicznych i najwyższy poziom bezpieczeństwa pożarowego. Przewód spełnia wymagania norm:

• DIN VDE 0285-525-2-31 / DIN EN 50525-2-31: Standardy określające wymagania dla przewodów jednożyłowych bez powłoki do układania na stałe.
• IEC 60227-3: Międzynarodowa norma dotycząca przewodów o izolacji polwinitowej na napięcie znamionowe do 450/750V.
• Klasyfikacja ogniowa: Materiał izolacyjny spełnia testy odporności na rozprzestrzenianie płomienia.

Zastosowanie

Przewód H07V-K 16 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych i automatyce przemysłowej. Dzięki swojej elastyczności jest preferowanym wyborem wszędzie tam, gdzie sztywne druty (DY) utrudniałyby montaż. Główne obszary zastosowania to:

• Okablowanie wewnętrzne szaf sterowniczych, rozdzielnic elektrycznych oraz aparatury modułowej.
• Instalacje w rurkach instalacyjnych (peszlach) montowanych na tynku lub pod tynkiem.
• Systemy oświetleniowe i zasilanie urządzeń o dużym poborze mocy.
• Wykonawstwo połączeń wyrównawczych i uziemiających w budownictwie mieszkaniowym i przemysłowym.
• Zastosowanie w zamkniętych korytkach kablowych.

Wskazówki Montażowe

Podczas instalacji przewodu H07V-K 16 mm² należy przestrzegać dobrych praktyk inżynierskich, aby zapewnić długowieczność instalacji:

• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury miedzianej linki ani izolacji PVC.
• Zakończenie żył: Ze względu na budowę typu linka, końcówki przewodu muszą być bezwzględnie zakończone tulejkami zaciskowymi przed montażem w zaciskach śrubowych. Zapobiega to przecinaniu pojedynczych drucików przez śrubę i gwarantuje poprawny styk elektryczny.
• Ograniczenia: Przewodu nie wolno układać bezpośrednio w rynnach, drabinkach ani otwartych korytarzach kablowych bez dodatkowej osłony mechanicznej.
• Temperatura pracy: Należy upewnić się, że temperatura otoczenia mieści się w zakresie dopuszczalnym dla izolacji PVC (zazwyczaj od -30°C do +80°C przy układaniu na stałe).

FAQ

1. Czy ten przewód można stosować na zewnątrz bez osłony?
Nie, przewody typu H07V-K (LGY) są przeznaczone do układania wewnątrz budynków, w rurach instalacyjnych lub zamkniętych korytkach. Izolacja PVC nie jest odporna na bezpośrednie działanie promieniowania UV i warunków atmosferycznych.

2. Jaka jest różnica między LGY a H07V-K?
LGY to polskie oznaczenie literowe określające przewód elektroenergetyczny o żyłach miedzianych wielodrutowych giętkich w izolacji polwinitowej. H07V-K to oznaczenie zharmonizowane (według normy europejskiej), które odnosi się do tego samego typu produktu.

3. Czy mogę użyć tego przewodu do uziemienia instalacji fotowoltaicznej?
Tak, przekrój 16 mm² w kolorze żółto-zielonym jest często stosowany do wykonywania połączeń wyrównawczych i uziemiających w systemach PV, o ile projekt instalacji przewiduje taki przekrój dla ochrony odgromowej lub przeciwporażeniowej.
