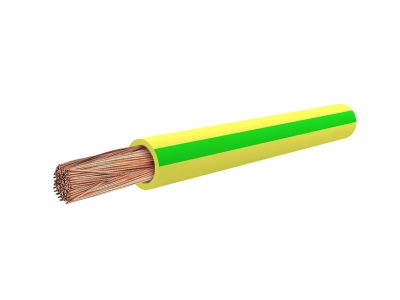

Przewód instalacyjny H07V-K (LGY) 16 450/750V, żółto-zielony BĘBEN | WCA2101J005DD0J-B Eltrim

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 16 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Produkt charakteryzuje się napięciem znamionowym 450/750V, co pozwala na jego bezpieczne stosowanie w szerokim spektrum instalacji niskiego napięcia. Konstrukcja opiera się na miedzianej, wielodrutowej żyle giętkiej klasy 5 (oznaczenie K), która gwarantuje doskonałą przewodność elektryczną oraz wyjątkową elastyczność, ułatwiającą prowadzenie przewodu w ciasnych przestrzeniach szaf rozdzielczych.

• Izolacja polwinitowa (V): Wykonana z wysokiej jakości PVC, zapewnia skuteczną ochronę dielektryczną oraz odporność na uszkodzenia mechaniczne.
• Kolorystyka ochronna: Żółto-zielona barwa izolacji jednoznacznie identyfikuje przewód jako ochronny (PE), co jest kluczowe dla bezpieczeństwa i zgodności z zasadami wiedzy technicznej.
• Wysoka giętkość: Wielodrutowa struktura żyły minimalizuje ryzyko pęknięć miedzi podczas wielokrotnego zginania.
• Forma dostawy: Produkt dostarczany na bębnie, co znacząco usprawnia proces odwijania i zapobiega splątaniu przewodu na placu budowy lub w warsztacie prefabrykacji.

Zgodność z Normami

Przewód został wykonany zgodnie z normą zharmonizowaną (H), co potwierdza jego wysoką jakość i dopuszczenie do obrotu na całym rynku europejskim. Spełnienie rygorystycznych standardów produkcji gwarantuje, że parametry techniczne, takie jak grubość izolacji czy rezystancja żyły, są powtarzalne i zgodne z deklaracjami producenta ELTRIM. Produkt jest dedykowany do profesjonalnych zastosowań, gdzie niezawodność instalacji jest priorytetem.

Zastosowanie

Przewód H07V-K 16 mm² znajduje szerokie zastosowanie w nowoczesnym przemyśle i budownictwie. Jest idealnym rozwiązaniem do:

• Prefabrykacji rozdzielnic: Wykonywanie połączeń wyrównawczych oraz mostkowania szyn wewnątrz szaf sterowniczych i tablic rozdzielczych.
• Instalacji w rurkach: Układanie na stałe w rurkach instalacyjnych podtynkowych i natynkowych w pomieszczeniach suchych.
• Okablowania urządzeń: Połączenia wewnątrz maszyn i urządzeń elektroenergetycznych, gdzie wymagana jest duża giętkość przy zachowaniu wysokiej obciążalności prądowej.
• Systemów uziemiających: Jako przewód ochronny w instalacjach budynkowych i przemysłowych.

Wskazówki Montażowe

Podczas montażu przewodu LGY 16 mm² należy zwrócić uwagę na odpowiedni dobór końcówek kablowych. Ze względu na wielodrutową strukturę żyły, konieczne jest stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych), co zapobiega rozwarstwianiu się drucików miedzianych i gwarantuje trwały styk elektryczny. Należy przestrzegać dopuszczalnego promienia gięcia, aby nie uszkodzić struktury izolacji polwinitowej. Przewód powinien być układany w miejscach, gdzie nie jest narażony na bezpośrednie działanie promieni słonecznych oraz substancji chemicznych degradujących PVC.

FAQ

• Czy przewód można stosować na zewnątrz? Przewód H07V-K przeznaczony jest głównie do pracy wewnątrz budynków, w pomieszczeniach suchych. W przypadku stosowania na zewnątrz, musi być prowadzony w szczelnych rurkach instalacyjnych chroniących przed UV i wilgocią.
• Jaka jest różnica między LGY a H07V-K? Są to oznaczenia tożsame w polskiej praktyce rynkowej; H07V-K to oznaczenie według normy zharmonizowanej, natomiast LGY to tradycyjne polskie oznaczenie przewodu linkowego o izolacji polwinitowej.
• Czy przekrój 16 mm² wymaga specjalistycznych narzędzi? Tak, do poprawnego zakończenia przewodu zaleca się użycie profesjonalnych prasek do tulejek o odpowiednim zakresie pracy, aby zapewnić optymalny moment dokręcania w zaciskach aparatury.
