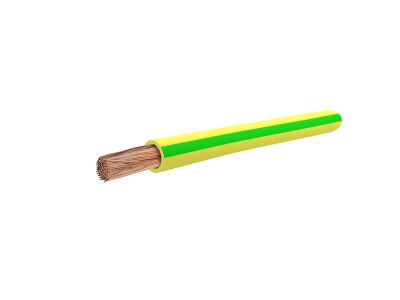

Przewód instalacyjny H07V-K (LGY) 16 450/750V, żółto-zielony BĘBEN | G-106045-B TF Kable

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 16 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach zasilania i sterowania. Produkt renomowanego producenta TF-Kable charakteryzuje się konstrukcją opartą na wielodrutowej, giętkiej żyle miedzianej klasy 5, co znacząco ułatwia prowadzenie przewodu w ciasnych przestrzeniach montażowych oraz korytach grzebieniowych. Izolacja wykonana z polwinitu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne. Napięcie znamionowe 450/750V pozwala na bezpieczną pracę w większości standardowych instalacji niskiego napięcia, a charakterystyczna żółto-zielona barwa izolacji jednoznacznie identyfikuje przewód jako żyłę ochronną (PE), co jest kluczowe dla bezpieczeństwa i przejrzystości systemów elektrycznych.

• Przekrój 16 mm²: Pozwala na stabilne przesyłanie znacznych prądów roboczych przy zachowaniu minimalnych spadków napięcia.
• Giętkość klasy 5: Umożliwia łatwe formowanie wiązek i montaż w miejscach o ograniczonym promieniu gięcia.
• Wysoka odporność: Izolacja polwinitowa chroni przed wpływem czynników zewnętrznych i zapewnia długowieczność instalacji.
• Opakowanie bębnowe: Ułatwia odwijanie przewodu podczas prac instalacyjnych na dużą skalę, minimalizując ryzyko splątania.

Zgodność z Normami

Przewód został wykonany zgodnie z rygorystyczną normą zharmonizowaną (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa i jakości. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: napięcie znamionowe 450/750V (07), izolację polwinitową (V) oraz giętką strukturę żyły (K). Produkt spełnia wymagania stawiane przewodom elektroenergetycznym jednożyłowym przeznaczonym do układania na stałe, co potwierdza jego niezawodność w profesjonalnych aplikacjach inżynieryjnych.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom prądowym, przewód LGY 16 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej i automatyce przemysłowej. Jest idealnym rozwiązaniem do:

• Wykonywania połączeń wyrównawczych i ochronnych w rozdzielnicach elektrycznych.
• Okablowania wewnętrznego w urządzeniach sterowniczych i szafach automatyki.
• Układania w rurach instalacyjnych (peszlach) montowanych na tynku lub pod tynkiem.
• Instalacji w zamkniętych korytkach kablowych oraz systemach oświetleniowych.
• Zastosowań przy napięciu roboczym do 1000 V prądu zmiennego (lub do 750 V prądu stałego względem ziemi) wewnątrz urządzeń.

Ważne: Przewodu nie należy układać bezpośrednio w rynnach, drabinkach ani otwartych korytarzach kablowych bez dodatkowej osłony.

Wskazówki Montażowe

Podczas montażu przewodu H07V-K 16 mm² należy zwrócić szczególną uwagę na odpowiedni dobór końcówek tulejkowych, które są niezbędne przy zakańczaniu żył wielodrutowych w celu zapewnienia trwałego i bezpiecznego styku elektrycznego. Zaleca się stosowanie profesjonalnych prasek do zaciskania, aby uniknąć przegrzewania się punktów styku. Podczas układania w rurach instalacyjnych należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury miedzianych drucików ani izolacji PVC. W przypadku montażu w rozdzielnicach, giętkość przewodu pozwala na estetyczne i uporządkowane prowadzenie tras kablowych, co ułatwia późniejszą konserwację i diagnostykę układu.

FAQ

• Czy ten przewód może być stosowany na zewnątrz bez osłony? Nie, izolacja PVC nie jest odporna na bezpośrednie działanie promieniowania UV i warunków atmosferycznych; przewód powinien być prowadzony w rurach lub korytach.
• Jaki jest maksymalny prąd dla przekroju 16 mm²? Obciążalność prądowa zależy od sposobu ułożenia i temperatury otoczenia, jednak przekrój 16 mm² jest dedykowany do obwodów o dużym obciążeniu, typowych dla głównych zasilań i szyn wyrównawczych.
• Czy przewód LGY to to samo co H07V-K? Tak, LGY to polskie oznaczenie handlowe odpowiadające europejskiemu symbolowi zharmonizowanemu H07V-K.
