Przewód instalacyjny H07V-K (LGY) 16 450/750V, żółto-zielony BĘBEN | 26842 Helukabel

Opis i Kluczowe Cechy

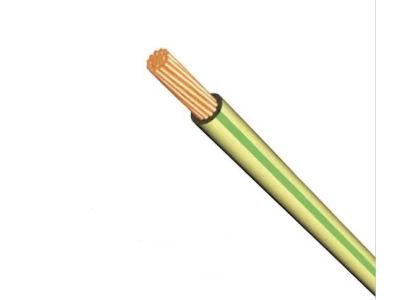

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 16 mm² to wysokiej klasy jednożyłowy kabel elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach zasilania i sterowania. Produkt renomowanej marki Helukabel charakteryzuje się wyjątkową elastycznością (klasa 5), co znacząco ułatwia prowadzenie trasy kablowej w ciasnych przestrzeniach rozdzielnic oraz korytkach. Izolacja wykonana ze specjalnego polichlorku winylu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność na starzenie termiczne. Przekrój 16 mm² pozwala na bezpieczne przewodzenie znacznych prądów roboczych, minimalizując spadki napięcia w instalacji. Kolorystyka żółto-zielona jednoznacznie identyfikuje przewód jako żyłę ochronną (PE) lub wyrównawczą, co jest kluczowe dla bezpieczeństwa i przejrzystości systemów elektrycznych.

• Napięcie znamionowe: 450/750V, co pozwala na pracę w instalacjach o napięciu roboczym do 1000V AC przy montażu stacjonarnym.
• Budowa żyły: Miedziana żyła wielodrutowa giętka, ułatwiająca montaż w miejscach wymagających częstych zagięć.
• Izolacja: Wytrzymała powłoka PVC odporna na uszkodzenia mechaniczne i działanie czynników zewnętrznych.
• Forma dostawy: Wygodny bęben ułatwiający odwijanie i zapobiegający splątaniu przewodu na placu budowy.

Zgodność z Normami

Produkt został wyprodukowany i przetestowany zgodnie z rygorystycznymi normami europejskimi i międzynarodowymi, co gwarantuje najwyższą jakość i bezpieczeństwo użytkowania. Przewód spełnia wymagania normy DIN VDE 0285-525-2-31 oraz DIN EN 50525-2-31, które definiują standardy dla jednożyłowych przewodów bez powłoki o izolacji termoplastycznej. Dodatkowo, zgodność z normą IEC 60227-3 potwierdza globalny standard wykonania, umożliwiając stosowanie produktu w projektach o charakterze międzynarodowym. Materiał izolacyjny jest samogasnący i nierozprzestrzeniający płomienia, co podnosi poziom bezpieczeństwa pożarowego obiektu.

Zastosowanie

Przewód H07V-K 16 mm² znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie komercyjnym. Jest niezastąpiony przy wykonywaniu połączeń wyrównawczych, uziemień oraz okablowania wewnętrznego w szafach sterowniczych i rozdzielnicach niskiego napięcia. Dzięki swojej elastyczności idealnie nadaje się do:

• Układania w rurach instalacyjnych (peszlach) montowanych na tynku lub pod tynkiem.
• Montażu w zamkniętych korytkach kablowych i kanałach instalacyjnych.
• Okablowania wewnętrznego urządzeń elektrycznych i opraw oświetleniowych.
• Systemów zasilania awaryjnego i szynoprzewodów wewnątrz budynków.

Ważna uwaga techniczna: Przewodów tych nie należy układać bezpośrednio na drabinkach, rynnach ani w otwartych korytarzach kablowych bez dodatkowej osłony mechanicznej.

Wskazówki Montażowe

Podczas instalacji przewodu LGY 16 mm² należy zwrócić szczególną uwagę na promień gięcia, aby nie uszkodzić struktury miedzianych drucików oraz izolacji PVC. Zaleca się stosowanie odpowiednich końcówek tulejkowych zaciskanych praską dedykowaną do przekroju 16 mm², co zapewni trwały i pewny styk elektryczny, eliminując ryzyko przegrzewania się punktów połączeniowych. Przy montażu w rurach należy unikać nadmiernego naciągania przewodu. W przypadku stosowania w rozdzielnicach, należy zachować odpowiednie odstępy izolacyjne oraz dbać o estetyczne ułożenie wiązek, co ułatwia późniejszą konserwację i diagnostykę układu.

FAQ

• Czy przewód H07V-K 16 mm² może być stosowany na zewnątrz? Przewód przeznaczony jest głównie do zastosowań wewnętrznych. W przypadku montażu zewnętrznego musi być prowadzony w szczelnych rurach osłonowych odpornych na promieniowanie UV.
• Jaka jest maksymalna temperatura pracy żyły? Standardowa temperatura pracy dla izolacji PVC wynosi do +70°C przy pracy ciągłej.
• Czy kolor żółto-zielony może być użyty jako przewód fazowy? Absolutnie nie. Zgodnie z normami bezpieczeństwa, kolor żółto-zielony jest zarezerwowany wyłącznie dla funkcji ochronnych (PE) i wyrównawczych.
• Co oznacza skrót LGY? Jest to polskie oznaczenie odpowiednika normy zharmonizowanej H07V-K, wskazujące na przewód jednożyłowy, giętki (L) o izolacji polwinitowej (Y).
