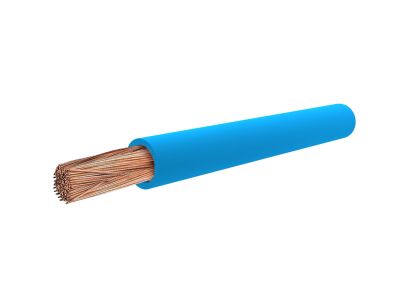

Przewód instalacyjny H07V-K (LGY) 16 450/750V niebieski KRĄŻEK | 5907702816661-K EK Elektrokabel

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 16 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach rozdzielczych i sterowniczych. Produkt charakteryzuje się napięciem znamionowym 450/750V, co pozwala na bezpieczną pracę w szerokim spektrum instalacji niskiego napięcia. Kluczowym elementem konstrukcyjnym jest wielodrutowa, giętka żyła miedziana klasy 5, która zapewnia doskonałą przewodność elektryczną oraz wyjątkową elastyczność, ułatwiając prowadzenie przewodu w ciasnych przestrzeniach szaf sterowniczych.

• Izolacja polwinitowa (PVC): Zastosowana powłoka z polwinitu izolacyjnego gwarantuje wysoką odporność na przebicia elektryczne oraz uszkodzenia mechaniczne.
• Kolorystyka: Niebieska izolacja ułatwia identyfikację torów neutralnych (N) w instalacjach prądu przemiennego lub ujemnych biegunów w układach DC.
• Wysoka elastyczność: Konstrukcja typu LGY (K) pozwala na wielokrotne zginanie bez ryzyka osłabienia struktury miedzi, co jest kluczowe przy montażu w korytach grzebieniowych.

Zgodność z Normami

Przewód został wykonany zgodnie z europejską normą zharmonizowaną (H), co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania na terenie całej Unii Europejskiej. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: napięcie znamionowe (07 - 450/750V), izolację polwinitową (V) oraz giętką strukturę żyły (K). Produkt spełnia rygorystyczne wymagania dotyczące bezpieczeństwa pożarowego oraz standardów materiałowych stawianych przez producenta EK Elektrokabel.

Zastosowanie

Dzięki swojej uniwersalności i wytrzymałości, przewód H07V-K 16 mm² znajduje szerokie zastosowanie w sektorze przemysłowym i budowlanym:

• Prefabrykacja rozdzielnic: Idealny do wykonywania mostków prądowych i połączeń głównych w szapach rozdzielczych i sterowniczych.
• Instalacje podtynkowe i natynkowe: Przeznaczony do układania w rurkach instalacyjnych (peszlach) oraz zamkniętych korytach kablowych.
• Automatyka przemysłowa: Stosowany wewnątrz urządzeń elektroenergetycznych, gdzie wymagana jest wysoka odporność na drgania i elastyczność połączeń.
• Pomieszczenia suche: Optymalny do pracy w środowisku o niskiej wilgotności, zarówno w budownictwie mieszkaniowym, jak i komercyjnym.

Wskazówki Montażowe

Podczas instalacji przewodu o przekroju 16 mm² należy zwrócić szczególną uwagę na odpowiedni dobór końcówek tulejkowych. Zastosowanie tulejek izolowanych zapobiega rozwarstwianiu się miedzianych drucików i gwarantuje pełną powierzchnię styku w zaciskach aparatury modułowej. Należy przestrzegać dopuszczalnych promieni gięcia, aby nie uszkodzić struktury izolacji PVC. W przypadku montażu w szafach sterowniczych, zaleca się stosowanie koryt grzebieniowych, co zapewnia odpowiednią cyrkulację powietrza i ułatwia późniejszą konserwację układu. Moment dokręcania zacisków powinien być zgodny z dokumentacją techniczną aparatów, do których przewód jest przyłączany.

FAQ

• Czy przewód można stosować bezpośrednio w ziemi? Nie, przewody typu H07V-K (LGY) nie posiadają wzmocnionej powłoki zewnętrznej odpornej na wilgoć i nacisk gruntu. Powinny być prowadzone wyłącznie w rurach instalacyjnych lub korytach.
• Jaka jest maksymalna temperatura pracy żyły? Standardowa izolacja polwinitowa pozwala na pracę żyły w temperaturze do +70°C przy pracy ciągłej.
• Czy kolor niebieski jest obowiązkowy dla przewodu neutralnego? Tak, zgodnie z normami elektroenergetycznymi, kolor niebieski jest zarezerwowany dla przewodu neutralnego (N), co znacząco podnosi bezpieczeństwo prac serwisowych.
