Przewód instalacyjny H07V-K (LGY) 16 450/750V, niebieski BĘBEN | 20210132 Prysmian

Opis i Kluczowe Cechy

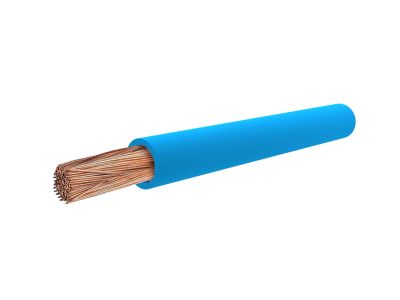

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 16 mm² to wysokiej klasy rozwiązanie od renomowanego producenta Prysmian, zaprojektowane z myślą o profesjonalnych systemach elektroenergetycznych. Charakteryzuje się on elastyczną, wielodrutową żyłą miedzianą klasy 5, co znacząco ułatwia manewrowanie przewodem w ciasnych przestrzeniach szaf sterowniczych oraz korytach kablowych. Izolacja wykonana z polwinitu (PVC) w kolorze niebieskim pozwala na jednoznaczną identyfikację torów neutralnych w instalacjach prądu przemiennego lub ujemnych biegunów w układach DC.

• Napięcie znamionowe: Przewód pracuje przy napięciu 450/750V, co czyni go idealnym do większości standardowych instalacji niskiego napięcia.
• Wysoka elastyczność: Konstrukcja LGY (H07V-K) eliminuje ryzyko pękania żył podczas wielokrotnego zginania, co jest kluczowe przy montażu w ruchomych elementach lub gęsto upakowanych rozdzielnicach.
• Trwałość izolacji: Zastosowana powłoka PVC jest odporna na starzenie i zapewnia doskonałe parametry dielektryczne w suchych pomieszczeniach.
• Wygodne opakowanie: Produkt dostarczany na bębnie, co minimalizuje ryzyko splątania przewodu podczas odwijania na placu budowy lub w warsztacie prefabrykacji.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania europejskie, co potwierdza oznaczenie H07V-K zgodne z normą zharmonizowaną (HAR). Przewód jest produkowany zgodnie z dyrektywami niskonapięciowymi, co gwarantuje bezpieczeństwo użytkowania w instalacjach budynkowych i przemysłowych. Materiały użyte do produkcji są zgodne z normami dotyczącymi nierozprzestrzeniania płomienia na pojedynczym przewodzie, co podnosi standard ochrony przeciwpożarowej obiektu.

Zastosowanie

Przewód H07V-K 16 mm² znajduje szerokie zastosowanie w sektorze elektroinstalacyjnym i automatyce przemysłowej. Jest dedykowany do:

• Wykonywania połączeń wewnątrz rozdzielnic elektrycznych, skrzynek sterowniczych i aparatury modułowej.
• Układania w rurkach elektroinstalacyjnych (peszlach) montowanych pod tynkiem oraz na tynku.
• Instalacji w zamkniętych kanałach instalacyjnych i korytach grzebieniowych.
• Okablowania wewnętrznego urządzeń gospodarstwa domowego oraz maszyn przemysłowych.

Należy pamiętać, że bezpośrednie układanie przewodu w torach kablowych bez dodatkowej osłony jest niedozwolone, a produkt przeznaczony jest wyłącznie do pracy w środowisku suchym.

Wskazówki Montażowe

Podczas pracy z przewodem o przekroju 16 mm² należy zwrócić szczególną uwagę na odpowiedni dobór końcówek tulejkowych. Ze względu na wielodrutową strukturę żyły (klasa 5), zaleca się stosowanie prasek o profilu sześciokątnym lub trapezowym, aby zapewnić optymalny styk elektryczny i zapobiec utlenianiu się miedzi. Minimalny promień gięcia powinien być zachowany zgodnie z dokumentacją techniczną, aby nie uszkodzić struktury izolacji. Podczas montażu w kanałach instalacyjnych należy unikać nadmiernego naciągania przewodu, a w przypadku instalacji w rurkach, warto stosować środki poślizgowe ułatwiające przeciąganie na dłuższych odcinkach.

FAQ

• Czy ten przewód można stosować na zewnątrz? Nie, przewód H07V-K jest przeznaczony wyłącznie do zastosowań wewnętrznych w suchych pomieszczeniach.
• Jaki jest dopuszczalny prąd obciążenia dla przekroju 16 mm²? Obciążalność prądowa zależy od sposobu ułożenia przewodu oraz temperatury otoczenia, jednak przekrój 16 mm² pozwala na przesyłanie znacznych mocy, typowych dla głównych zasilań w rozdzielnicach piętrowych.
• Czy kolor niebieski jest obowiązkowy dla przewodu neutralnego? Tak, zgodnie z normą PN-HD 60364, kolor niebieski jest zarezerwowany dla przewodu neutralnego (N) w instalacjach prądu przemiennego.
