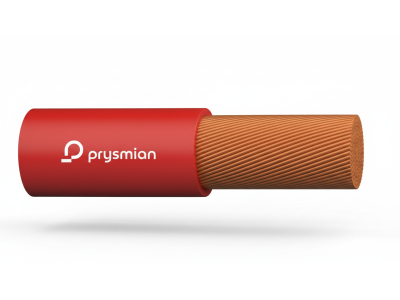

Przewód instalacyjny H07V-K (LGY) 16 450/750V czerwony BĘBEN | 20210134 Prysmian

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 16 mm² to wysokiej klasy rozwiązanie od renomowanego producenta Prysmian, zaprojektowane z myślą o profesjonalnych systemach elektroenergetycznych. Charakteryzuje się on napięciem znamionowym 450/750V, co pozwala na bezpieczną pracę w szerokim spektrum instalacji niskiego napięcia. Kluczowym atutem produktu jest jego elastyczność – wielodrutowa żyła miedziana klasy 5 zapewnia doskonałe właściwości mechaniczne, ułatwiając prowadzenie przewodu w ciasnych przestrzeniach i skomplikowanych trasach kablowych bez ryzyka uszkodzenia struktury miedzi.

• Przekrój 16 mm²: Pozwala na stabilne przesyłanie znacznych prądów, minimalizując spadki napięcia w instalacji.
• Izolacja PVC: Wysokiej jakości polichlorek winylu w kolorze czerwonym zapewnia skuteczną izolację elektryczną oraz ułatwia identyfikację obwodów w rozdzielnicach.
• Elastyczność klasy 5: Umożliwia łatwe formowanie przewodu, co jest kluczowe przy okablowaniu szaf sterowniczych.
• Marka Prysmian: Gwarancja powtarzalności parametrów technicznych i najwyższej jakości wykonania.

Zgodność z Normami

Przewód H07V-K (LGY) został wyprodukowany zgodnie z rygorystycznymi normami zharmonizowanymi, co potwierdza oznaczenie literowe H07V-K. Spełnia on wymagania bezpieczeństwa dotyczące palności (odporność na rozprzestrzenianie płomienia na pojedynczym przewodzie), co jest kluczowe dla ochrony przeciwpożarowej obiektów budowlanych. Produkt posiada certyfikację niezbędną do stosowania w nowoczesnych instalacjach przemysłowych i domowych na terenie Unii Europejskiej.

Zastosowanie

Przewód znajduje szerokie zastosowanie wewnątrz budynków, szczególnie tam, gdzie wymagana jest wysoka elastyczność połączeń. Jest idealnym wyborem do:

• Wewnętrznego okablowania szaf rozdzielczych, skrzynek bezpiecznikowych i pulpitów sterowniczych.
• Montażu w rurkach elektroinstalacyjnych (peszlach) oraz kanałach zamkniętych.
• Instalacji stałych w suchych pomieszczeniach, zarówno pod tynkiem, jak i na tynku.
• Zasilania urządzeń gospodarstwa domowego oraz maszyn przemysłowych wymagających stabilnego połączenia o przekroju 16 mm².

Należy pamiętać, że bezpośrednie układanie przewodu w torach kablowych bez dodatkowej osłony jest niedozwolone.

Wskazówki Montażowe

Podczas instalacji przewodu H07V-K 16 mm² należy zwrócić szczególną uwagę na promień gięcia, aby nie naruszyć struktury żyły miedzianej. Zaleca się stosowanie odpowiednich końcówek tulejkowych (izolowanych lub nieizolowanych) przed wpięciem przewodu do zacisków aparatury modułowej lub szyn zbiorczych. Zapewnia to optymalny styk elektryczny i zapobiega utlenianiu się pojedynczych drucików miedzi. W przypadku montażu w rozdzielnicach, należy zachować odpowiedni moment dokręcania śrub zaciskowych, zgodny z dokumentacją techniczną użytej aparatury, aby uniknąć przegrzewania się punktów styku.

FAQ

• Czy przewód można stosować na zewnątrz? Nie, przewód H07V-K przeznaczony jest wyłącznie do zastosowań wewnętrznych w suchych pomieszczeniach.
• Czy można go układać bezpośrednio w ziemi? Absolutnie nie. Przewód ten nie posiada wzmocnionej powłoki zewnętrznej odpornej na wilgoć i uszkodzenia mechaniczne występujące w gruncie.
• Jaka jest klasa giętkości tego przewodu? Jest to klasa 5, co oznacza, że jest to przewód bardzo elastyczny, składający się z wielu cienkich drucików miedzianych.
• Do czego służy czerwony kolor izolacji? W instalacjach prądu stałego (DC) czerwony kolor najczęściej oznacza biegun dodatni, natomiast w instalacjach sterowniczych służy do identyfikacji konkretnych sekcji obwodu zgodnie ze schematem elektrycznym.
