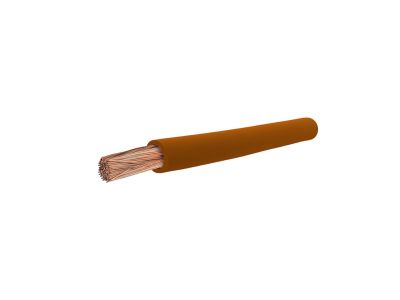

Przewód instalacyjny H07V-K (LGY) 16 450/750V, brązowy KRĄŻEK | G-106044 TF Kable

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 16 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach zasilania i sterowania. Produkt charakteryzuje się konstrukcją opartą na miedzianej, wielodrutowej żyle giętkiej klasy 5, co w połączeniu z izolacją polwinitową (PVC) gwarantuje doskonałe właściwości mechaniczne oraz elektryczne. Napięcie znamionowe 450/750V pozwala na bezpieczną pracę w większości standardowych instalacji niskiego napięcia, a brązowy kolor izolacji ułatwia identyfikację fazy w układach wielofazowych.

• Wysoka elastyczność: Dzięki zastosowaniu żyły klasy K (giętkiej), przewód idealnie układa się w ciasnych przestrzeniach i korytach grzebieniowych.
• Wytrzymała izolacja: Polwinit (V) zapewnia odporność na starzenie oraz uszkodzenia mechaniczne przy zachowaniu optymalnych parametrów dielektrycznych.
• Szeroki zakres napięć: Możliwość pracy przy napięciu roboczym do 1000 V AC lub 750 V DC względem ziemi wewnątrz urządzeń i rozdzielnic.
• Polska produkcja: Produkt renomowanej marki TF-Kable, co gwarantuje powtarzalność parametrów i najwyższą jakość miedzi.

Zgodność z Normami

Przewód został wykonany zgodnie z normą zharmonizowaną (H), co oznacza pełną kompatybilność z europejskimi standardami bezpieczeństwa i jakości. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: napięcie znamionowe 450/750V (07), izolację polwinitową (V) oraz giętką strukturę żyły (K). Produkt spełnia rygorystyczne wymogi dotyczące przewodów elektroenergetycznych jednożyłowych przeznaczonych do układania na stałe, co potwierdza jego niezawodność w wymagających aplikacjach przemysłowych.

Zastosowanie

Przewód LGY 16 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej i automatyce przemysłowej. Jest dedykowany do:

• Okablowania szaf sterowniczych i rozdzielnic elektrycznych, gdzie wymagany jest duży przekrój przy zachowaniu elastyczności.
• Układania w rurach instalacyjnych (peszlach) montowanych na tynku lub pod tynkiem.
• Połączeń wewnątrz urządzeń elektrycznych i opraw oświetleniowych.
• Obwodów sygnalizacyjnych i kontrolnych wymagających stabilnego przesyłu energii.
• Zastosowań w zamkniętych korytkach kablowych.

Ważne: Przewodu nie należy układać bezpośrednio w rynnach, drabinkach ani otwartych korytarzach kablowych bez dodatkowej osłony.

Wskazówki Montażowe

Podczas instalacji przewodu H07V-K 16 mm² należy zwrócić uwagę na promień gięcia, aby nie uszkodzić struktury wielodrutowej żyły miedzianej. Zaleca się stosowanie odpowiednich końcówek tulejkowych (izolowanych lub nieizolowanych) przed wpięciem przewodu do zacisków aparatury modułowej lub szyn zbiorczych. Zapewnia to maksymalną powierzchnię styku i eliminuje ryzyko przegrzewania się połączenia. W przypadku montażu w rurach instalacyjnych, należy unikać nadmiernego naciągania przewodu, a temperatura otoczenia podczas układania nie powinna być niższa niż wartości dopuszczalne dla izolacji PVC.

FAQ

• Czy ten przewód nadaje się do wykonania mostków w rozdzielnicy? Tak, ze względu na swoją giętkość i przekrój 16 mm², jest to idealny wybór do wykonywania połączeń między aparatami w rozdzielnicach głównych i obiektowych.
• Czy mogę go położyć bezpośrednio w ziemi? Nie, przewody typu H07V-K (LGY) nie posiadają wzmocnionej powłoki zewnętrznej i nie są przeznaczone do bezpośredniego układania w ziemi ani w wodzie.
• Jaki jest dopuszczalny prąd dla tego przewodu? Obciążalność prądowa zależy od sposobu ułożenia i temperatury otoczenia, jednak przekrój 16 mm² pozwala na przesyłanie znacznych prądów roboczych typowych dla pionów zasilających lub głównych zasilań maszyn.
