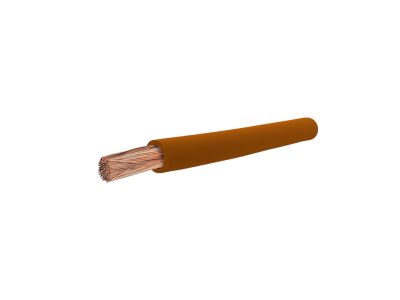

Przewód instalacyjny H07V-K (LGY) 16 450/750V, brązowy BĘBEN | WCA2101J005DC0O-B Eltrim

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 16 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach rozdzielczych i sterowniczych. Produkt marki ELTRIM charakteryzuje się miedzianą żyłą wielodrutową giętką (klasy 5), co w praktyce instalacyjnej oznacza znaczące ułatwienie podczas prowadzenia tras kablowych w ciasnych przestrzeniach szaf sterowniczych oraz korytek kablowych. Izolacja wykonana z polwinitu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne przy zachowaniu wysokiej elastyczności.

• Napięcie znamionowe: Przewód przystosowany jest do pracy pod napięciem 450/750V, co pozwala na jego szerokie zastosowanie w instalacjach siłowych i oświetleniowych.
• Konstrukcja żyły: Wielodrutowa budowa (K) gwarantuje promień gięcia znacznie mniejszy niż w przypadku sztywnych przewodów typu DY, co minimalizuje ryzyko uszkodzenia struktury miedzi przy częstym profilowaniu.
• Kolorystyka: Brązowa izolacja ułatwia identyfikację fazy w układach wielofazowych, zwiększając bezpieczeństwo serwisu i eksploatacji.
• Forma dostawy: Produkt dostarczany na bębnie, co zapobiega splątaniu przewodu i ułatwia jego odwijanie na stanowiskach prefabrykacji.

Zgodność z Normami

Przewód został wyprodukowany zgodnie z normą zharmonizowaną (H), co jest gwarancją najwyższej jakości i pełnej kompatybilności z europejskimi standardami bezpieczeństwa. Oznaczenie H07V-K potwierdza, że produkt spełnia rygorystyczne wymagania dotyczące grubości izolacji oraz parametrów elektrycznych dla napięcia 450/750V. Zastosowanie materiałów zgodnych z dyrektywami niskonapięciowymi pozwala na bezproblemowy odbiór instalacji przez inspektorów nadzoru technicznego.

Zastosowanie

Dzięki swojej uniwersalności i wytrzymałości, przewód LGY 16 mm² znajduje zastosowanie w wielu obszarach branży elektro-technicznej:

• Prefabrykacja rozdzielnic: Idealny do wykonywania mostków prądowych oraz połączeń głównych w tablicach rozdzielczych.
• Automatyka przemysłowa: Okablowanie szaf sterowniczych, gdzie wymagana jest wysoka odporność na drgania i elastyczność połączeń.
• Instalacje podtynkowe i natynkowe: Możliwość układania w rurkach instalacyjnych (peszlach) oraz zamkniętych kanałach kablowych w pomieszczeniach suchych.
• Połączenia wewnątrz urządzeń: Stosowany w budowie maszyn i urządzeń elektroenergetycznych jako stałe, zabezpieczone połączenie wewnętrzne.

Wskazówki Montażowe

Aby zapewnić długowieczność instalacji i bezpieczeństwo styków, podczas montażu przewodu H07V-K 16 mm² należy przestrzegać następujących zasad:

• Zakończenie żyły: Ze względu na wielodrutową strukturę żyły, końcówki przewodu muszą być bezwzględnie zakończone tulejkami zaciskowymi (izolowanymi lub nieizolowanymi) przed umieszczeniem ich w zaciskach śrubowych.
• Moment dokręcania: Należy stosować się do zaleceń producentów aparatury modułowej dotyczących momentu dokręcania śrub, aby uniknąć przegrzewania się styku przy dużych obciążeniach prądowych.
• Promień gięcia: Należy unikać ostrych załamań izolacji; zaleca się zachowanie promienia gięcia zgodnego z dokumentacją techniczną, co zapobiega degradacji polwinitu.
• Środowisko pracy: Przewód przeznaczony jest do pracy w pomieszczeniach suchych. W przypadku instalacji zewnętrznych wymagane jest stosowanie odpowiednich osłon chroniących przed promieniowaniem UV i wilgocią.

FAQ

1. Czy przewód LGY 16 mm² można stosować bezpośrednio w ziemi?
Nie, przewody typu H07V-K (LGY) nie posiadają wzmocnionej powłoki zewnętrznej odpornej na wilgoć i nacisk gruntu. Powinny być układane wyłącznie w rurkach instalacyjnych, kanałach lub wewnątrz urządzeń.

2. Jaka jest różnica między H07V-K a LGY?
Są to oznaczenia tego samego typu przewodu. H07V-K to oznaczenie według normy zharmonizowanej, natomiast LGY to tradycyjne oznaczenie polskie (L - linka, G - giętka, Y - izolacja polwinitowa).

3. Czy brązowy kolor izolacji ma znaczenie techniczne?
Technicznie izolacja ma te same właściwości niezależnie od koloru. Jednak zgodnie z normami barwnymi w elektrotechnice, kolor brązowy jest dedykowany dla przewodów fazowych (L1, L2 lub L3), co ułatwia późniejszą diagnostykę instalacji.
