Przewód instalacyjny H07V-K (LGY) 16 450/750V, brązowy BĘBEN | 20210129 Prysmian

Opis i Kluczowe Cechy

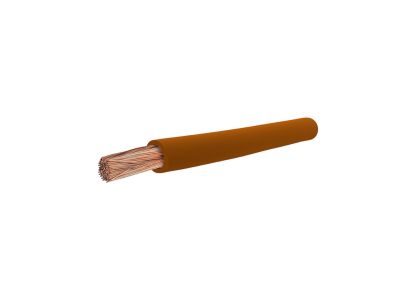

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 16 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany przez renomowanego producenta Prysmian. Charakteryzuje się on budową jednożyłową z miedzianą, wielodrutową żyłą giętką klasy 5, co zapewnia wyjątkową elastyczność i ułatwia manewrowanie przewodem w ciasnych przestrzeniach szaf sterowniczych oraz kanałów instalacyjnych. Izolacja wykonana z polichlorku winylu (PVC) w kolorze brązowym pozwala na jednoznaczną identyfikację fazy w układach wielofazowych. Napięcie znamionowe wynoszące 450/750V sprawia, że przewód ten jest idealnym rozwiązaniem do większości standardowych instalacji niskiego napięcia, gwarantując stabilność przesyłu energii przy zachowaniu wysokich standardów bezpieczeństwa.

• Przekrój 16 mm²: Pozwala na bezpieczne przewodzenie prądów o dużym natężeniu, minimalizując spadki napięcia.
• Klasa giętkości 5: Ułatwia układanie w rurkach elektroinstalacyjnych i korytach o małym promieniu gięcia.
• Izolacja PVC: Odporna na uszkodzenia mechaniczne oraz działanie czynników starzeniowych wewnątrz budynków.
• Opakowanie typu bęben: Ułatwia logistykę na placu budowy i zapobiega splątaniu przewodu podczas odwijania.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normy zharmonizowanej H07V-K, co potwierdza jego dopuszczenie do obrotu i stosowania w całej Unii Europejskiej. Przewód został przetestowany pod kątem odporności izolacji oraz przewodności miedzi, co gwarantuje pełną kompatybilność z osprzętem elektroinstalacyjnym różnych producentów. Zgodność z dyrektywami niskonapięciowymi (LVD) zapewnia bezpieczeństwo użytkowania w instalacjach domowych i przemysłowych.

Zastosowanie

Przewód H07V-K 16 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest dedykowany przede wszystkim do:

• Wykonywania połączeń wewnątrz rozdzielnic elektrycznych, szaf sterowniczych i aparatury modułowej.
• Układania w rurkach elektroinstalacyjnych (peszlach) montowanych pod tynkiem oraz na tynku.
• Instalacji w zamkniętych kanałach instalacyjnych w suchych pomieszczeniach.
• Okablowania wewnętrznego urządzeń gospodarstwa domowego oraz maszyn przemysłowych.

Należy pamiętać, że bezpośrednie układanie przewodu w torach kablowych bez dodatkowej osłony jest niedozwolone.

Wskazówki Montażowe

Podczas montażu przewodu LGY 16 mm² zaleca się stosowanie odpowiednich końcówek tulejkowych (izolowanych lub nieizolowanych), które zapobiegają rozwarstwianiu się miedzianych drucików żyły wielodrutowej i zapewniają trwały styk elektryczny. Należy przestrzegać dopuszczalnego promienia gięcia, aby nie uszkodzić struktury izolacji PVC. W przypadku montażu w szafach rozdzielczych, warto zachować odpowiednie odstępy między przewodami o dużym obciążeniu, aby zapewnić optymalne odprowadzanie ciepła. Przewód przeznaczony jest do pracy w środowisku suchym.

FAQ

• Czy przewód można układać bezpośrednio w ziemi? Nie, przewód H07V-K (LGY) jest przeznaczony wyłącznie do instalacji wewnętrznych w osłonach lub kanałach.
• Jaka jest różnica między LGY a H07V-K? Są to oznaczenia tożsame; H07V-K to oznaczenie według normy zharmonizowanej, natomiast LGY to tradycyjne oznaczenie polskie dla przewodu giętkiego o izolacji PVC.
• Czy kolor brązowy ma znaczenie techniczne? Kolor brązowy jest standardowo używany do oznaczania przewodów fazowych (L1, L2 lub L3), co ułatwia późniejszą konserwację i diagnostykę instalacji.
