Przewód instalacyjny H07V-K (LGY) 120 450/750V, żółto-zielony BĘBEN | 160001017 Nkt

Opis i Kluczowe Cechy

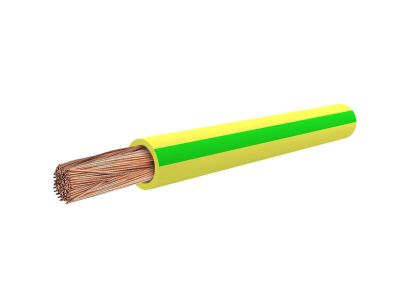

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 120 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych i rozdzielczych. Produkt renomowanej marki NKT charakteryzuje się konstrukcją opartą na miedzianej, wielodrutowej żyle giętkiej klasy 5, co znacząco ułatwia manewrowanie przewodem w ciasnych przestrzeniach szaf sterowniczych oraz korytach kablowych. Izolacja wykonana ze specjalistycznego polwinitu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność na starzenie mechaniczne.

• Wysoka elastyczność: Żyła miedziana wielodrutowa giętka (K) umożliwia łatwe formowanie łuków bez ryzyka uszkodzenia struktury przewodzącej.
• Napięcie znamionowe: Przewód przystosowany jest do pracy pod napięciem 450/750V, co pozwala na jego szerokie zastosowanie w systemach zasilania i sterowania.
• Identyfikacja: Żółto-zielona barwa izolacji jednoznacznie definiuje przeznaczenie przewodu jako żyłę ochronną (PE), co jest kluczowe dla bezpieczeństwa instalacji.
• Forma dostawy: Produkt dostarczany na bębnie, co ułatwia logistykę na placu budowy oraz zapobiega splątaniu podczas odwijania.

Zgodność z Normami

Przewód został wykonany zgodnie z normą zharmonizowaną (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa i jakości. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: napięcie znamionowe 450/750V (07), izolację polwinitową (V) oraz giętką strukturę żyły (K). Produkt spełnia rygorystyczne wymagania dotyczące przewodów jednożyłowych bez powłoki, przeznaczonych do układania na stałe.

Zastosowanie

Dzięki swojej konstrukcji, przewód LGY 120 mm² znajduje szerokie zastosowanie w profesjonalnym sektorze elektroenergetycznym:

• Prefabrykacja rozdzielnic: Idealny do wykonywania połączeń głównych w tablicach rozdzielczych i szafach sterowniczych o dużym obciążeniu prądowym.
• Instalacje podtynkowe i natynkowe: Możliwość układania w rurkach instalacyjnych oraz zamkniętych systemach koryt kablowych w pomieszczeniach suchych.
• Połączenia wewnątrz urządzeń: Stosowany w zabezpieczonych połączeniach wewnątrz aparatury sterowniczej i urządzeń elektroenergetycznych.
• Systemy uziemiające: Ze względu na kolorystykę i przekrój, jest doskonałym wyborem do realizacji głównych szyn wyrównawczych i uziemień ochronnych.

Wskazówki Montażowe

Podczas montażu przewodu H07V-K 120 mm² należy zwrócić szczególną uwagę na promień gięcia, aby nie doprowadzić do osłabienia struktury izolacji. Zaleca się stosowanie odpowiednich końcówek tulejkowych lub oczkowych zaciskanych praskami hydraulicznymi, co zapewni optymalny styk elektryczny i zminimalizuje rezystancję przejścia. Przewód powinien być układany w rurach izolacyjnych lub korytach w sposób uniemożliwiający narażenie na bezpośrednie działanie promieni słonecznych oraz wilgoci, jeśli nie jest to układ zamknięty.

FAQ

• Czy przewód można stosować na zewnątrz? Przewód H07V-K przeznaczony jest głównie do pracy w pomieszczeniach suchych. Stosowanie na zewnątrz jest dopuszczalne tylko w przypadku zapewnienia pełnej ochrony przed czynnikami atmosferycznymi w szczelnych rurach instalacyjnych.
• Jaka jest klasa giętkości żyły? Jest to klasa 5, co oznacza żyłę wielodrutową giętką, znacznie ułatwiającą montaż w porównaniu do sztywnych drutów (klasa 1).
• Czy izolacja jest odporna na rozprzestrzenianie płomienia? Tak, standardowa izolacja polwinitowa (PVC) stosowana przez NKT posiada właściwości samogasnące zgodnie z normami bezpieczeństwa pożarowego.
