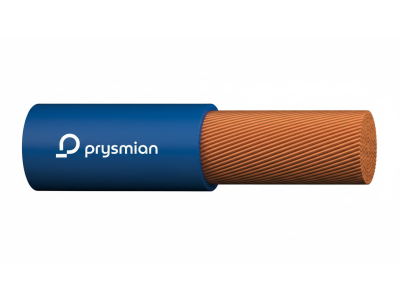

Przewód instalacyjny H07V-K (LGY) 120 450/750V, niebieski BĘBEN | 20210203 Prysmian

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 120 mm² to wysokiej klasy rozwiązanie od renomowanego producenta Prysmian, zaprojektowane z myślą o najbardziej wymagających systemach elektroenergetycznych. Charakteryzuje się on napięciem znamionowym 450/750V, co pozwala na bezpieczną pracę w standardowych sieciach niskiego napięcia. Kluczowym atutem produktu jest jego konstrukcja oparta na wielodrutowej, giętkiej żyle miedzianej klasy 5. Dzięki temu przewód wykazuje doskonałą elastyczność, co znacząco ułatwia manewrowanie w ciasnych przestrzeniach rozdzielnic oraz układanie w skomplikowanych trasach kablowych.

• Przekrój 120 mm²: Pozwala na przesyłanie prądów o dużym natężeniu przy zachowaniu optymalnych parametrów cieplnych.
• Izolacja PVC: Wysokiej jakości polichlorek winylu w kolorze niebieskim zapewnia skuteczną izolację elektryczną oraz ułatwia identyfikację torów neutralnych w instalacjach trójfazowych.
• Elastyczność klasy 5: Umożliwia łatwe formowanie łuków i podłączenia do aparatury modułowej bez ryzyka uszkodzenia struktury żyły.
• Opakowanie bębnowe: Gwarantuje wygodę podczas odwijania na placu budowy oraz minimalizuje ryzyko splątania przewodu.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami europejskimi, co potwierdza oznaczenie H07V-K. Harmonizacja (H) gwarantuje, że przewód spełnia ujednolicone wymagania techniczne w całej Unii Europejskiej. Izolacja jest odporna na rozprzestrzenianie płomienia, co podnosi poziom bezpieczeństwa pożarowego wewnątrz budynków. Przewód spełnia wymagania dyrektywy niskonapięciowej LVD oraz jest zgodny z aktualnymi przepisami dotyczącymi substancji niebezpiecznych (RoHS).

Zastosowanie

Przewód H07V-K 120 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym wyborem do:

• Wewnętrznego okablowania rozdzielnic: Stosowany do wykonywania połączeń głównych w szafach sterowniczych i rozdzielczych, gdzie wymagana jest duża obciążalność prądowa.
• Instalacji w kanałach i rurkach: Przeznaczony do układania w zamkniętych kanałach instalacyjnych oraz rurkach elektroinstalacyjnych montowanych pod i na tynku.
• Urządzeń gospodarstwa domowego: Wykorzystywany wewnątrz urządzeń wymagających stabilnego zasilania o wysokiej mocy.
• Pomieszczeń suchych: Optymalny do pracy w środowisku o niskiej wilgotności, zapewniając długowieczność instalacji.

Ważne: Bezpośrednie układanie przewodu w korytkach i torach kablowych bez dodatkowej osłony jest niedozwolone.

Wskazówki Montażowe

Podczas montażu przewodu o przekroju 120 mm² należy zwrócić szczególną uwagę na odpowiedni dobór końcówek kablowych. Zaleca się stosowanie tulejek zaciskowych lub końcówek oczkowych dedykowanych do żył giętkich klasy 5, co zapewni trwały styk elektryczny i zminimalizuje rezystancję przejścia. Należy przestrzegać dopuszczalnego promienia gięcia, aby nie doprowadzić do trwałego odkształcenia izolacji lub osłabienia struktury miedzi. W przypadku montażu w rurkach elektroinstalacyjnych, należy upewnić się, że stopień wypełnienia rury pozwala na swobodne odprowadzanie ciepła generowanego przez przepływający prąd.

FAQ

• Czy przewód można układać bezpośrednio w ziemi? Nie, przewód H07V-K (LGY) nie posiada wzmocnionej powłoki zewnętrznej i nie jest przeznaczony do bezpośredniego układania w ziemi ani w wodzie.
• Jaka jest funkcja niebieskiego koloru izolacji? Zgodnie z normami elektroenergetycznymi, kolor niebieski jest zarezerwowany dla przewodu neutralnego (N).
• Czy produkt jest dostarczany na bębnie? Tak, przewód o tym przekroju jest dostarczany na bębnie, co ułatwia logistykę i prace instalacyjne przy dużych przekrojach.
