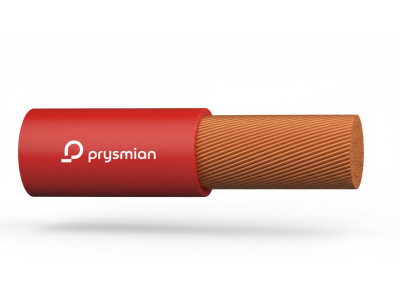

Przewód instalacyjny H07V-K (LGY) 120 450/750V, czerwony bęben | 20210205 Prysmian

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 120 mm² to wysokiej klasy rozwiązanie od renomowanego producenta Prysmian, zaprojektowane z myślą o najbardziej wymagających systemach elektroenergetycznych. Charakteryzuje się on napięciem znamionowym 450/750V, co pozwala na bezpieczną pracę w standardowych sieciach niskiego napięcia. Kluczowym atutem tego przewodu jest jego elastyczność, wynikająca z zastosowania wielodrutowej żyły miedzianej klasy 5. Taka konstrukcja znacząco ułatwia manewrowanie przewodem w ciasnych przestrzeniach oraz pozwala na wykonywanie precyzyjnych gięć bez ryzyka uszkodzenia struktury miedzi.

• Przekrój 120 mm²: Umożliwia przesyłanie prądów o dużym natężeniu, minimalizując spadki napięcia w instalacji.
• Izolacja PVC: Specjalnie dobrana mieszanka polichlorku winylu zapewnia doskonałe właściwości dielektryczne oraz odporność na starzenie.
• Kolor czerwony: Ułatwia identyfikację obwodów w złożonych systemach sterowania i rozdzielniach, co jest kluczowe dla bezpieczeństwa serwisu.
• Wysoka elastyczność: Klasa 5 giętkości żyły to gwarancja komfortu pracy dla instalatora, szczególnie przy dużych przekrojach.

Zgodność z Normami

Przewód H07V-K produkowany przez Prysmian spełnia rygorystyczne normy europejskie i krajowe, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Oznaczenie H07V-K jest zgodne z systemem zharmonizowanym (HAR), co oznacza, że produkt jest rozpoznawalny i dopuszczony do stosowania w całej Unii Europejskiej. Przewód przechodzi rygorystyczne testy w zakresie odporności izolacji na przebicia elektryczne oraz wytrzymałości mechanicznej, co gwarantuje długowieczność instalacji nawet w intensywnie eksploatowanych obiektach przemysłowych.

Zastosowanie

Przewód LGY 120 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym wyborem do wykonywania połączeń wewnątrz szaf sterowniczych, rozdzielnic oraz aparatury modułowej, gdzie wymagana jest duża obciążalność prądowa przy zachowaniu elastyczności połączeń. Może być stosowany w:

• Wewnętrznym okablowaniu urządzeń gospodarstwa domowego i maszyn przemysłowych.
• Instalacjach stałych układanych w rurkach elektroinstalacyjnych (peszlach).
• Montażu podtynkowym i natynkowym w suchych pomieszczeniach.
• Zamkniętych kanałach instalacyjnych i korytkach grzebieniowych wewnątrz rozdzielnic.

Należy pamiętać, że bezpośrednie układanie tego typu przewodu w torach kablowych bez dodatkowej osłony jest niedozwolone.

Wskazówki Montażowe

Podczas montażu przewodu o przekroju 120 mm² należy zwrócić szczególną uwagę na odpowiedni dobór końcówek kablowych. Zaleca się stosowanie tulejek zaciskowych lub końcówek oczkowych dedykowanych do żył klasy 5, co zapewni optymalny styk elektryczny i zapobiegnie przegrzewaniu się punktów połączeniowych. Przy układaniu w rurkach elektroinstalacyjnych należy zachować odpowiedni promień gięcia, aby nie naruszyć struktury izolacji PVC. Przewód powinien być montowany w środowisku suchym; w przypadku instalacji w kanałach, należy upewnić się, że są one wolne od wilgoci i zanieczyszczeń chemicznych mogących degradować polichlorek winylu.

FAQ

• Czy przewód H07V-K 120 mm² można układać bezpośrednio w ziemi? Nie, przewody typu LGY (H07V-K) nie posiadają wzmocnionej powłoki zewnętrznej i nie są przeznaczone do bezpośredniego układania w ziemi ani w wodzie.
• Jaka jest różnica między LGY a H07V-K? Są to oznaczenia tego samego typu przewodu – LGY to polskie oznaczenie tradycyjne, natomiast H07V-K to oznaczenie zharmonizowane według norm europejskich.
• Czy kolor czerwony ma znaczenie techniczne? Kolor izolacji służy głównie do identyfikacji faz lub konkretnych obwodów zgodnie ze schematem projektowym, co ułatwia późniejszą diagnostykę i prace konserwacyjne.
