Przewód instalacyjny H07V-K (LGY) 120 450/750V, czarny BĘBEN | G-106130 TF Kable

Opis i Kluczowe Cechy

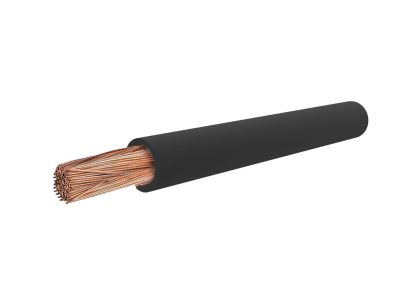

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 120 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o najbardziej wymagających systemach zasilania i sterowania. Produkt renomowanej marki TF-Kable charakteryzuje się konstrukcją opartą na miedzianej, wielodrutowej żyle giętkiej klasy 5, co znacząco ułatwia manewrowanie przewodem w ciasnych przestrzeniach szaf sterowniczych i rozdzielnic. Izolacja wykonana z polwinitu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne. Napięcie znamionowe 450/750V pozwala na bezpieczną pracę w standardowych sieciach niskiego napięcia, a czarny kolor powłoki ułatwia identyfikację fazową w systemach wieloprzewodowych.

• Przekrój 120 mm²: Pozwala na przesyłanie prądów o dużym natężeniu przy zachowaniu optymalnych parametrów cieplnych.
• Giętkość klasy 5: Umożliwia łatwe formowanie łuków i układanie w gęsto upakowanych korytach kablowych.
• Izolacja PVC: Gwarantuje trwałość i odporność na starzenie wewnątrz budynków.
• Napięcie robocze: Do 1000V AC lub 750V DC względem ziemi przy instalacjach stałych i zabezpieczonych.

Zgodność z Normami

Przewód został wyprodukowany zgodnie z rygorystyczną normą zharmonizowaną (H), co potwierdza jego najwyższą jakość i dopuszczenie do obrotu na całym rynku europejskim. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: napięcie znamionowe 450/750V (07), izolację polwinitową (V) oraz giętką strukturę żyły (K). Produkt spełnia wymagania bezpieczeństwa niezbędne przy budowie profesjonalnych instalacji elektrycznych, co jest kluczowe dla inżynierów i inspektorów nadzoru.

Zastosowanie

Dzięki swojej uniwersalności i wysokiej obciążalności prądowej, przewód LGY 120 mm² znajduje szerokie zastosowanie w sektorze przemysłowym i budowlanym. Jest idealnym rozwiązaniem do:

• Okablowania wewnętrznego w rozdzielnicach prądowych i szafach sterowniczych.
• Połączeń w urządzeniach elektroenergetycznych o dużej mocy.
• Instalacji w obwodach sygnalizacyjnych i kontrolnych.
• Układania na stałe w rurach instalacyjnych oraz zamkniętych korytkach kablowych.
• Systemów oświetleniowych i zasilania awaryjnego.

Ważne: Przewodu nie należy układać bezpośrednio w rynnach, drabinkach ani otwartych korytarzach kablowych bez dodatkowej osłony.

Wskazówki Montażowe

Podczas montażu przewodu H07V-K 120 mm² należy zwrócić szczególną uwagę na promień gięcia, aby nie uszkodzić struktury wielodrutowej żyły miedzianej. Zaleca się stosowanie odpowiednich końcówek tulejkowych lub oczkowych, zaciskanych profesjonalną praską, co gwarantuje minimalną rezystancję styku i zapobiega przegrzewaniu się punktów połączeniowych. W przypadku montażu w rurach instalacyjnych, należy upewnić się, że średnica rury pozwala na swobodne przeciągnięcie przewodu bez ryzyka przetarcia izolacji polwinitowej. Przy pracy w temperaturach ujemnych należy pamiętać, że izolacja PVC staje się mniej elastyczna, dlatego zaleca się układanie w temperaturze powyżej +5°C.

FAQ

• Czy ten przewód można stosować na zewnątrz? Przewód H07V-K przeznaczony jest głównie do zastosowań wewnętrznych. W przypadku instalacji zewnętrznych musi być prowadzony w szczelnych rurach osłonowych chroniących przed promieniowaniem UV i wilgocią.
• Jaki jest maksymalny prąd obciążenia dla 120 mm²? Dopuszczalna obciążalność zależy od sposobu ułożenia i temperatury otoczenia. Należy każdorazowo sprawdzić tabele obciążalności długotrwałej zgodnie z normą PN-HD 60364-5-52.
• Czy produkt jest dostarczany na bębnie? Tak, ze względu na duży przekrój i wagę, przewód dostarczany jest na bębnie, co ułatwia jego odwijanie i zapobiega splątaniu podczas prac instalacyjnych.
