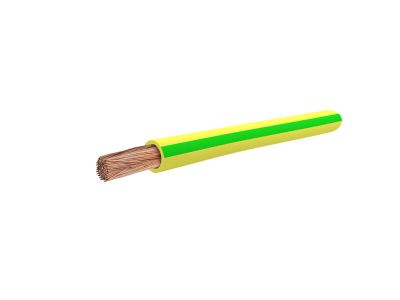

Przewód instalacyjny H07V-K (LGY) 10 450/750V żółto-zielony KRĄŻEK | WCA2101I005DD0J Eltrim

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 10 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach zasilania i sterowania. Produkt marki ELTRIM charakteryzuje się konstrukcją opartą na normie zharmonizowanej (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa. Napięcie znamionowe 450/750V pozwala na bezpieczną pracę w większości standardowych instalacji niskiego napięcia.

• Żyła miedziana wielodrutowa (K): Zastosowanie miedzi o wysokiej czystości w formie giętkiej linki znacząco ułatwia prowadzenie przewodu w ciasnych przestrzeniach i korytach kablowych, minimalizując ryzyko uszkodzenia mechanicznego podczas formowania wiązek.
• Izolacja polwinitowa (V): Powłoka wykonana z PVC (polichlorku winylu) zapewnia doskonałe właściwości dielektryczne oraz odporność na starzenie, co przekłada się na długowieczność instalacji.
• Kolorystyka ochronna: Żółto-zielona barwa izolacji jednoznacznie identyfikuje przewód jako ochronny (PE), co jest kluczowe dla zachowania standardów bezpieczeństwa i przejrzystości w rozdzielnicach.

Zgodność z Normami

Przewód H07V-K został wyprodukowany zgodnie z rygorystycznymi normami zharmonizowanymi, co potwierdza jego oznaczenie kodowe. Spełnia wymagania techniczne dla przewodów elektroenergetycznych jednożyłowych w izolacji polwinitowej, przeznaczonych do układania na stałe. Produkt jest dopuszczony do pracy przy napięciu roboczym do 1000 V prądu zmiennego (AC) lub do 750 V prądu stałego (DC) w stosunku do ziemi, pod warunkiem zastosowania wewnątrz urządzeń lub w oprawach oświetleniowych.

Zastosowanie

Dzięki swojej elastyczności i wytrzymałości, przewód LGY 10 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej i automatyce przemysłowej:

• Prefabrykacja rozdzielnic: Idealny do wykonywania połączeń wyrównawczych oraz mostkowania aparatury modułowej w szafach sterowniczych.
• Obwody sygnalizacyjne i kontrolne: Wykorzystywany w zaawansowanych systemach sterowania, gdzie wymagana jest niezawodność przesyłu sygnału.
• Instalacje podtynkowe i natynkowe: Przeznaczony do układania w rurach instalacyjnych (peszlach) oraz zamkniętych korytkach kablowych.
• Oświetlenie: Stosowany jako wewnętrzne okablowanie opraw oświetleniowych i urządzeń elektrycznych.

Wskazówki Montażowe

Podczas montażu przewodu H07V-K 10 mm² należy pamiętać o kilku kluczowych zasadach inżynieryjnych. Ze względu na wielodrutową strukturę żyły (linka), konieczne jest stosowanie tulejek zaciskowych na końcach przewodu przed ich umieszczeniem w zaciskach śrubowych – zapobiega to przecinaniu pojedynczych drucików i gwarantuje odpowiedni moment dokręcania oraz niską rezystancję styku. Przewodów tych nie wolno układać bezpośrednio w rynnach, drabinkach ani otwartych korytarzach kablowych bez dodatkowej osłony mechanicznej. Należy również przestrzegać dopuszczalnych promieni gięcia, aby nie osłabić struktury izolacji PVC.

FAQ

• Czy ten przewód można stosować na zewnątrz bez osłony? Nie, przewody typu H07V-K są przeznaczone do pracy wewnątrz budynków, w rurach instalacyjnych lub urządzeniach. Nie posiadają izolacji odpornej na promieniowanie UV i bezpośrednie działanie czynników atmosferycznych.
• Jaki jest maksymalny prąd dla przekroju 10 mm²? Obciążalność prądowa zależy od sposobu ułożenia przewodu oraz temperatury otoczenia. Należy każdorazowo sprawdzić tabele obciążalności długotrwałej zgodnie z normą PN-HD 60364-5-52.
• Czy przewód nadaje się do połączeń ruchomych? Jest to przewód z żyłą giętką, co ułatwia montaż, jednak jest on przeznaczony do układania na stałe. Nie powinien być stosowany w odbiornikach ruchomych narażonych na ciągłe zginanie.
