Opis i Kluczowe Cechy

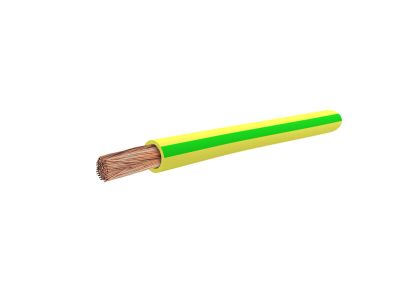

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 10 mm² to wysokiej klasy komponent elektroenergetyczny, wyprodukowany przez renomowaną markę TF-Kable. Produkt charakteryzuje się konstrukcją opartą na miedzianej, wielodrutowej żyle giętkiej klasy 5, co w praktyce instalatorskiej oznacza wyjątkową łatwość układania w ciasnych przestrzeniach rozdzielnic oraz korytek kablowych. Izolacja wykonana z polwinitu (PVC) w kolorze żółto-zielonym jednoznacznie definiuje przeznaczenie przewodu jako żyłę ochronną (PE), co jest kluczowe dla bezpieczeństwa i przejrzystości systemów elektrycznych.

• Napięcie znamionowe: Przewód pracuje przy napięciu 450/750V, co pozwala na jego szerokie zastosowanie w instalacjach niskiego napięcia.
• Giętkość: Oznaczenie literowe 'K' potwierdza wysoką elastyczność żyły, minimalizując ryzyko uszkodzenia miedzi podczas wielokrotnego wyginania.
• Trwałość: Wysokiej jakości polwinit zapewnia odporność na starzenie oraz typowe czynniki występujące wewnątrz budynków.
• Przekrój 10 mm²: Pozwala na bezpieczne przewodzenie prądów o większym natężeniu, typowych dla głównych połączeń wyrównawczych i zasilających.

Zgodność z Normami

Produkt został wykonany zgodnie z normą zharmonizowaną (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa i jakości. Oznaczenie H07V-K precyzyjnie określa parametry techniczne: napięcie znamionowe (07 - 450/750V), izolację polwinitową (V) oraz giętką strukturę żyły (K). Przewód spełnia rygorystyczne wymagania stawiane osprzętowi elektroenergetycznemu wykorzystywanemu w budownictwie mieszkaniowym i przemysłowym na terenie Unii Europejskiej.

Zastosowanie

Przewód LGY 10 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest idealnym rozwiązaniem do:

• Wykonywania połączeń wewnątrz szaf sterowniczych, rozdzielnic oraz urządzeń elektrycznych.
• Układania na stałe w rurach instalacyjnych (peszlach) montowanych na tynku lub pod tynkiem.
• Zastosowań w obwodach sygnalizacyjnych i kontrolnych, gdzie wymagana jest wysoka niezawodność.
• Okablowania systemów oświetleniowych przy napięciu roboczym do 1000 V prądu zmiennego (AC) lub do 750 V prądu stałego (DC) względem ziemi.

Ważne ograniczenie: Przewodów tych nie należy układać bezpośrednio w rynnach, drabinkach lub otwartych korytarzach kablowych bez dodatkowej osłony.

Wskazówki Montażowe

Podczas montażu przewodu H07V-K 10 mm² należy zwrócić uwagę na odpowiednie przygotowanie końcówek żyły. Ze względu na wielodrutową strukturę (linka), konieczne jest zastosowanie tulejek zaciskowych (izolowanych lub nieizolowanych), co zapobiega rozwarstwianiu się drucików miedzianych i zapewnia optymalny styk elektryczny w zaciskach aparatury. Należy przestrzegać dopuszczalnych promieni gięcia, aby nie osłabić struktury izolacji. Przewód jest dostarczany w formie wygodnego krążka, co ułatwia odwijanie i zapobiega plątaniu się materiału na placu budowy lub w warsztacie prefabrykacji.

FAQ

• Czy ten przewód można stosować na zewnątrz? Przewód H07V-K jest przeznaczony głównie do zastosowań wewnętrznych w suchych pomieszczeniach. W przypadku instalacji zewnętrznych musi być prowadzony w odpowiednich rurach osłonowych odpornych na promieniowanie UV.
• Jaki jest maksymalny prąd obciążenia dla 10 mm²? Obciążalność prądowa zależy od sposobu ułożenia przewodu oraz temperatury otoczenia. Standardowo dla 10 mm² w powietrzu wynosi ona ok. 50-60A, jednak zawsze należy zweryfikować to z projektem instalacji i tabelami obciążalności.
• Czy kolor żółto-zielony jest obowiązkowy dla przewodu ochronnego? Tak, zgodnie z normami PN-EN, kolor żółto-zielony jest zarezerwowany wyłącznie dla przewodów ochronnych (PE) i wyrównawczych.
