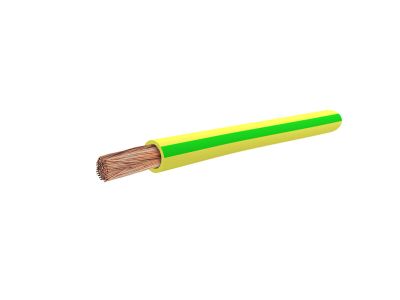

Przewód instalacyjny H07V-K (LGY) 10 450/750V, żółto-zielony BĘBEN | G-102974-B TF Kable

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 10 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach zasilania i sterowania. Produkt charakteryzuje się konstrukcją opartą na miedzianej, wielodrutowej żyle giętkiej klasy 5, co znacząco ułatwia manewrowanie przewodem w ciasnych przestrzeniach szaf sterowniczych oraz korytek instalacyjnych. Izolacja wykonana z polwinitu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność na typowe czynniki mechaniczne występujące wewnątrz budynków.

• Napięcie znamionowe: Przewód pracuje przy napięciu 450/750V, co pozwala na bezpieczne stosowanie w większości instalacji niskiego napięcia.
• Giętkość konstrukcji: Oznaczenie (K) wskazuje na wysoką elastyczność żyły, co redukuje ryzyko uszkodzenia miedzi podczas wielokrotnego wyginania.
• Kolorystyka ochronna: Żółto-zielona barwa izolacji jednoznacznie identyfikuje przewód jako ochronny (PE), co jest kluczowe dla bezpieczeństwa i przejrzystości instalacji elektrycznej.
• Wygoda logistyczna: Produkt dostarczany na bębnie, co minimalizuje ryzyko splątania podczas odwijania na placu budowy lub w warsztacie prefabrykacji.

Zgodność z Normami

Przewód został wykonany zgodnie z normą zharmonizowaną (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa i jakości. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: napięcie znamionowe 450/750V (07), izolację polwinitową (V) oraz giętką strukturę żyły (K). Produkt spełnia rygorystyczne wymagania stawiane przewodom elektroenergetycznym jednożyłowym, co pozwala na jego stosowanie w projektach wymagających certyfikowanych komponentów o wysokiej niezawodności.

Zastosowanie

Przewód LGY 10 mm² znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie mieszkaniowym. Jest idealnym rozwiązaniem do:

• Wykonywania połączeń wyrównawczych i ochronnych w rozdzielnicach elektrycznych.
• Okablowania wewnętrznego w urządzeniach elektrycznych i elektronicznych.
• Montażu w obwodach sygnalizacyjnych i kontrolnych, gdzie wymagana jest większa obciążalność prądowa.
• Układania na stałe w rurach instalacyjnych (peszlach) oraz zamkniętych korytkach kablowych.
• Instalacji oświetleniowych i systemów zasilania o napięciu roboczym do 1000V AC (lub 750V DC względem ziemi).

Ważne: Przewodu nie należy układać bezpośrednio w rynnach, drabinkach ani otwartych korytarzach kablowych bez dodatkowej osłony.

Wskazówki Montażowe

Podczas instalacji przewodu H07V-K 10 mm² należy zwrócić uwagę na odpowiedni dobór końcówek kablowych. Ze względu na wielodrutową strukturę żyły, konieczne jest stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych), aby zapewnić trwały i bezpieczny styk elektryczny w zaciskach aparatury modułowej. Należy przestrzegać dopuszczalnych promieni gięcia, aby nie osłabić struktury izolacji PVC. Przewód jest przeznaczony do układania na stałe, a jego elastyczność ma ułatwiać proces montażu, a nie służyć do pracy w ciągłym ruchu mechanicznym.

FAQ

• Czy ten przewód można stosować na zewnątrz? Przewody typu H07V-K są przeznaczone głównie do pracy wewnątrz budynków i urządzeń. W przypadku stosowania na zewnątrz wymagane jest umieszczenie ich w szczelnych rurach instalacyjnych chroniących przed promieniowaniem UV i wilgocią.
• Jaki jest maksymalny prąd dla przekroju 10 mm²? Obciążalność prądowa zależy od sposobu ułożenia przewodu oraz temperatury otoczenia. Należy każdorazowo zweryfikować projekt instalacji zgodnie z normą PN-HD 60364-5-52.
• Czy przewód jest odporny na rozprzestrzenianie płomienia? Tak, standardowa izolacja PVC stosowana przez TF-Kable posiada właściwości samogasnące zgodnie z odpowiednimi normami palności.
