Przewód instalacyjny H07V-K (LGY) 10 450/750V, niebieski KRĄŻEK | G-106034 TF Kable

Opis i Kluczowe Cechy

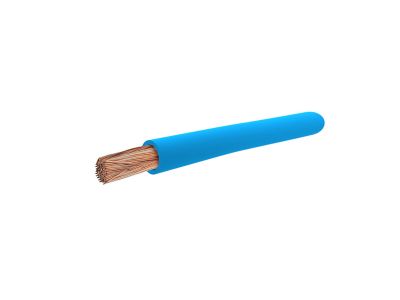

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 10 mm² to wysokiej klasy komponent elektroenergetyczny, wyprodukowany przez renomowaną markę TF-Kable. Produkt charakteryzuje się konstrukcją opartą na miedzianej, wielodrutowej żyle giętkiej klasy 5, co w praktyce instalacyjnej oznacza wyjątkową łatwość układania w ciasnych przestrzeniach rozdzielnic oraz korytek kablowych. Izolacja wykonana z polwinitu (PVC) w kolorze niebieskim nie tylko zapewnia doskonałe właściwości dielektryczne, ale również ułatwia identyfikację torów neutralnych (N) w systemach prądu przemiennego.

• Napięcie znamionowe: Przewód pracuje przy napięciu 450/750V, co pozwala na jego bezpieczne stosowanie w większości instalacji niskiego napięcia.
• Giętkość klasy 5: Wielodrutowa struktura żyły miedzianej eliminuje ryzyko pęknięć przy wielokrotnym zginaniu i ułatwia formowanie wiązek.
• Wysoka odporność: Izolacja polwinitowa (V) chroni przed uszkodzeniami mechanicznymi oraz wpływem czynników zewnętrznych wewnątrz budynków.
• Kolorystyka: Niebieska powłoka zewnętrzna jest zgodna ze standardami oznaczania przewodów neutralnych.

Zgodność z Normami

Produkt został wykonany zgodnie z normą zharmonizowaną (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa i jakości. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: napięcie znamionowe 450/750V (07), izolację polwinitową (V) oraz giętką żyłę do układania na stałe (K). Przewód spełnia rygorystyczne wymagania stawiane osprzętowi elektroenergetycznemu wykorzystywanemu w budownictwie mieszkaniowym i przemysłowym na terenie Unii Europejskiej.

Zastosowanie

Przewód LGY 10 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest idealnym rozwiązaniem do:

• Wykonywania połączeń wewnątrz szaf sterowniczych, rozdzielnic oraz aparatury modułowej.
• Układania w rurach instalacyjnych (peszlach) montowanych na tynku lub pod tynkiem.
• Zastosowań w obwodach sygnalizacyjnych i kontrolnych, gdzie wymagana jest większa obciążalność prądowa.
• Okablowania opraw oświetleniowych oraz urządzeń elektrycznych o napięciu roboczym do 1000 V prądu zmiennego (lub do 750 V prądu stałego względem ziemi).

Ważne ograniczenie: Przewodu nie należy układać bezpośrednio w rynnach, drabinkach ani otwartych korytarzach kablowych bez dodatkowej osłony.

Wskazówki Montażowe

Podczas montażu przewodu H07V-K 10 mm² należy zwrócić szczególną uwagę na odpowiednie zakończenie żyły wielodrutowej. Zaleca się stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych), co zapobiega rozwarstwianiu się drucików miedzianych i gwarantuje trwały styk elektryczny w zaciskach śrubowych lub sprężynowych. Należy przestrzegać dopuszczalnych promieni gięcia, aby nie uszkodzić struktury miedzi oraz izolacji PVC. Przewód jest przeznaczony do układania na stałe w miejscach osłoniętych przed bezpośrednim działaniem promieni UV.

FAQ

• Czy ten przewód można stosować w instalacjach zewnętrznych? Przewód H07V-K jest przeznaczony głównie do wnętrz budynków. W przypadku stosowania na zewnątrz, musi być prowadzony w szczelnych rurach instalacyjnych chroniących przed wilgocią i UV.
• Jaki jest maksymalny prąd obciążenia dla przekroju 10 mm²? Obciążalność zależy od sposobu ułożenia i temperatury otoczenia, jednak przekrój 10 mm² pozwala na przesyłanie znacznych mocy, typowych dla głównych linii zasilających w rozdzielnicach domowych.
• Czy kolor niebieski zawsze oznacza przewód neutralny? Tak, zgodnie z normą PN-EN 60445, kolor niebieski jest zarezerwowany dla przewodu neutralnego (N).
