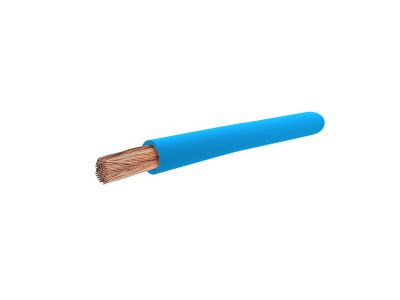

Przewód instalacyjny H07V-K (LGY) 10 450/750V, niebieski BĘBEN | WCA2101I005DB0O-B Eltrim

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 10 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach rozdzielczych i sterowniczych. Produkt marki ELTRIM charakteryzuje się miedzianą żyłą wielodrutową giętką klasy 5, co znacząco ułatwia manewrowanie przewodem w ciasnych przestrzeniach szaf sterowniczych oraz korytach kablowych. Izolacja wykonana z polwinitu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne przy zachowaniu wysokiej elastyczności.

• Napięcie znamionowe: Przewód pracuje w szerokim zakresie napięć 450/750V, co pozwala na jego bezpieczne stosowanie w większości instalacji niskiego napięcia.
• Konstrukcja żyły: Wielodrutowa budowa (K) gwarantuje giętkość, która minimalizuje ryzyko pęknięć miedzi podczas wielokrotnego zginania.
• Kolorystyka: Niebieska izolacja ułatwia identyfikację torów neutralnych (N) w instalacjach prądu przemiennego, zgodnie z obowiązującymi standardami kolorystycznymi.
• Forma dostawy: Produkt dostarczany na bębnie, co optymalizuje proces odwijania i zapobiega splątaniu przewodu podczas prac montażowych.

Zgodność z Normami

Przewód został wykonany zgodnie z normą zharmonizowaną (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa i jakości. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: napięcie znamionowe 450/750V (07), izolację polwinitową (V) oraz giętką strukturę żyły (K). Produkt spełnia rygorystyczne wymogi dotyczące materiałów przewodzących i izolacyjnych, co jest kluczowe dla zapewnienia długowieczności instalacji elektrycznych.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom prądowym, przewód LGY 10 mm² znajduje szerokie zastosowanie w sektorze przemysłowym i budowlanym:

• Prefabrykacja rozdzielnic: Idealny do wykonywania połączeń mostkujących oraz okablowania wewnętrznego w tablicach rozdzielczych.
• Automatyka przemysłowa: Stosowany w szafach sterowniczych do zasilania modułów o większym poborze mocy.
• Instalacje podtynkowe i natynkowe: Przeznaczony do układania w rurkach instalacyjnych (peszlach) oraz zamkniętych korytach kablowych.
• Urządzenia elektroenergetyczne: Wykorzystywany wewnątrz urządzeń pracujących w pomieszczeniach suchych, gdzie wymagana jest wysoka giętkość połączeń.

Wskazówki Montażowe

Podczas instalacji przewodu H07V-K 10 mm² należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Zakończenie żył: Ze względu na wielodrutową strukturę żyły, końcówki przewodu należy bezwzględnie zakończyć tulejkami zaciskowymi (izolowanymi lub nieizolowanymi). Zapobiega to rozwarstwianiu się drucików miedzianych i gwarantuje pewny styk elektryczny.
• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury izolacji polwinitowej.
• Środowisko pracy: Przewód jest dedykowany do pracy w pomieszczeniach suchych. W przypadku montażu w rurkach instalacyjnych, należy upewnić się, że system jest szczelny i zabezpieczony przed kondensacją wilgoci.
• Moment dokręcania: Przy podłączaniu do aparatury modułowej (np. wyłączników nadprądowych), należy stosować moment dokręcania zgodny ze specyfikacją producenta aparatu.

FAQ

1. Czy przewód LGY 10 mm² może być stosowany bezpośrednio w ziemi?
Nie, przewody typu H07V-K (LGY) nie posiadają wzmocnionej powłoki zewnętrznej odpornej na wilgoć i czynniki chemiczne występujące w glebie. Powinny być układane wyłącznie w rurkach instalacyjnych lub wewnątrz urządzeń.

2. Jaka jest różnica między przewodem LGY a DY?
Przewód LGY (H07V-K) posiada żyłę wielodrutową (linkę), co czyni go giętkim. Przewód DY (H07V-U) posiada żyłę jednodrutową (drut), która jest sztywna i dedykowana do instalacji układanych na stałe bez konieczności częstego zginania.

3. Czy niebieski kolor izolacji jest obowiązkowy dla przewodu neutralnego?
Tak, zgodnie z normą PN-HD 308 S2, kolor niebieski jest zarezerwowany dla przewodu neutralnego (N) w instalacjach prądu przemiennego, co znacząco podnosi bezpieczeństwo prac serwisowych.
